Alimentación de 5 voltios de la batería-libre proyecto (13 / 16 paso)

Paso 13: Conexión de la placa frontal y circuito de convertidor elevador

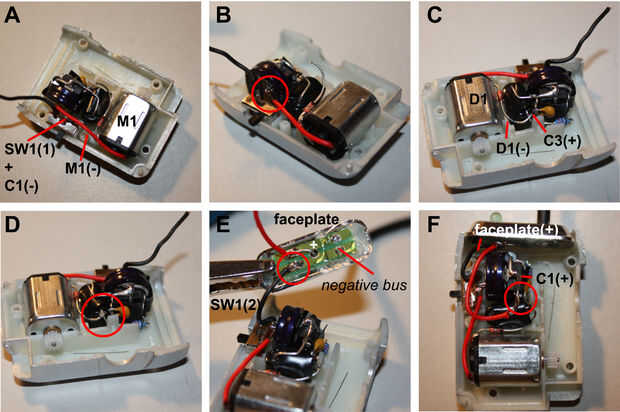

A. Ponga el motor M1 de nuevo en su ubicación original en la parte inferior la mitad de la caja. Extender el cable que sale del motor - el cable a tierra M1(-) - por lo que toca el pin central del interruptor, SW1(1) y el terminal negativo del condensador grande, C1(-).

B. corte y pele el alambre M1(-) a la longitud apropiada y soldar el alambre, SW1(1) y C1(-) entre sí. Esta es una conexión importante, así que asegúrese de que los tres se sueldan.

C. Gire la caja para que el motor está a su izquierda y doble el plomo del cátodo de D1, D1(-), de modo que toca una parte expuesta de la terminal positiva del C3, C3(+).

D. soldadura de D1(-) y C3(+) juntos y recorte el sobrante de D1(-).

E. soldar el cable SW1(2) al bus negativo de la placa frontal.

F el. soldar el cable conectado al bus de la placa frontal positivo al borne positivo del capacitor grande, C1(+).
