Paso 1: Cómo funciona
Corriente que fluye en un motor crea un campo magnético en bobinas conectadas al eje, que se convierte en presencia de un campo magnético de imanes fijos. Cuando un motor se ejecuta en sentido inverso, se aplica energía al girar el eje, un voltaje se induce en la bobina. Ley de Faraday dice que este voltaje es proporcional a la tasa de cambia el campo magnético en la bobina. Así más rápido el eje se da vuelta, cuanto mayor sea el voltaje.
Relaciones de transmisión

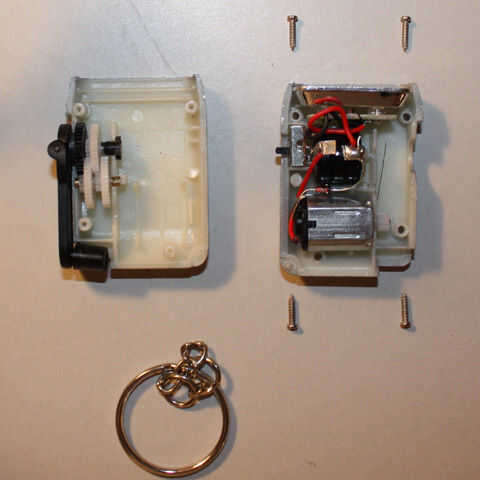

Una serie de engranajes se utilizan en el llavero para conseguir el generador de giro tan rápido como sea posible. Cuando la manivela de la manija, establece tres engranajes de estímulo compuestos en movimiento. La mitad de cada engranaje compuesto tiene un radio pequeño y la otra mitad tiene un radio grande. Cuando se activa el radio pequeña, los dientes en el borde del radio mayor modifique proporcionalmente más rápido. Cascada de estos engranajes compuestos, el tipo de arranque puede multiplicar varias veces y el eje del generador se puede girar mucho más rápidamente que un humano podría convertirlo.
La necesidad de que el condensador Step-up converter y almacenamiento
Cociente del engranaje de llavero puede generar unos voltios con arranque razonable, pero la tensión no es lo suficientemente alta como para llegar a 5V. Este voltaje también varía rápidamente en base a la tasa de rotación del eje. Para obtener una salida de 5V constante, se necesita un convertidor Step-up. El circuito integrado específico elegido--MAX756--puede convertir voltajes tan bajos como 0.7V en 5V y viene en un práctico paquete de 8 pines. El circuito elevador de tensión se basa en el circuito de aplicación de la hoja de datos de MAX756.
http://datasheets.Maxim-IC.com/en/DS/MAX756-MAX757.pdf
A pesar de estas linternas de Dinamo llavero se anuncian como que necesitan sin baterías, parecen tener tres pilas moneda dentro. El generador es soldado a esta pila de pilas de moneda en un circuito de carga algo tosca. Sin embargo, no creo estas baterías deben ser recargables, y tienden a drenar rápidamente después de la descarga inicial. Este Instructable reemplaza esta pila de moneda con un capacitor grande que puede ser recargado con más frecuencia y es más eficiente.

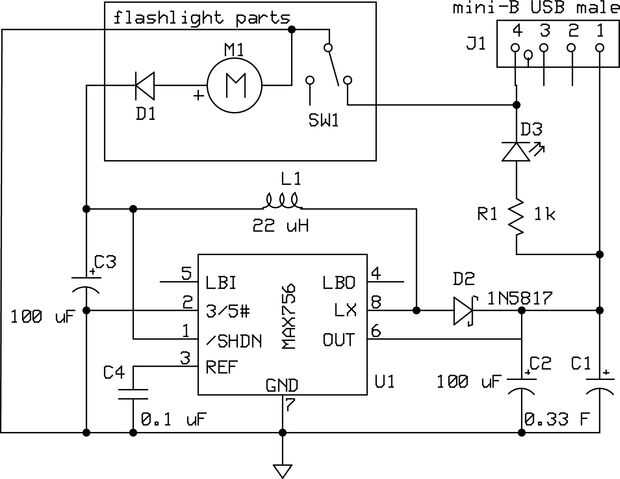

Ver el esquema para el diseño de todo el circuito. Los componentes específicos fueron elegidos para soldadura de mano fácil mientras que los tamaños más pequeños que eran todavía clasificados para los voltajes en el circuito. Nota: La hoja de datos de MAX756 tiene C3 como un condensador de 150 uF. Los condensadores de uF 150 encontré eran físicamente mucho más grandes que las 100 uF más y no caben dentro del llavero pequeño. Así reemplacé el C3 con un condensador de 100 uF y parece funcionar bien.
