Paso 3: Circuito Origami: MAX756 y almacenamiento de información de condensadores

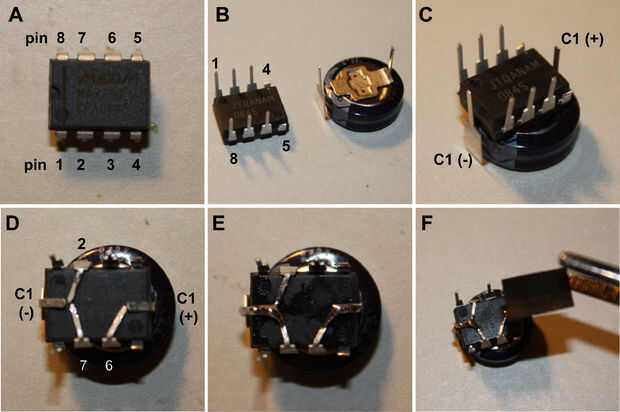

B. Mueva el chip encima (es decir, girar 180 grados a través del eje largo) y clip pernos 4 y 5. Estos pernos de ir a la función de indicador de batería baja de MAX756 y no se utilizan en este Instructable. Podría modificar el circuito y usar estos pines para determinar cuando el voltaje en el condensador (C1) de almacenamiento es bajo. Voltee el condensador de almacenamiento de información para que el pin negativo está a la izquierda.
C. Coloque el MAX756 en el condensador de almacenamiento de información para que el chip es aproximadamente entre C1(-) negativo del condensador de almacenamiento y los pernos C1(+) positivos.
D. doblar los pines del condensador de almacenamiento hacia el MAX756 para el chip en lugar del clip. Doblar los pines 2 y 7 en el MAX756 así que casi toquen pin negativo del condensador de almacenamiento C1(-). Doble pin 6 por lo que está tocando casi pin positivo del condensador de almacenamiento C1(+).
E. soldadura juntos C1(-) y pines 2 y 7 en el MAX756. Luego soldar entre sí C1(+) y pin 6 en el MAX756.
F el. Finalmente, corte un pequeño trozo de cinta aislante de aproximadamente el tamaño de la altura y anchura la MAX756. Utilizar esta pieza para cubrir las juntas soldadas en E.
