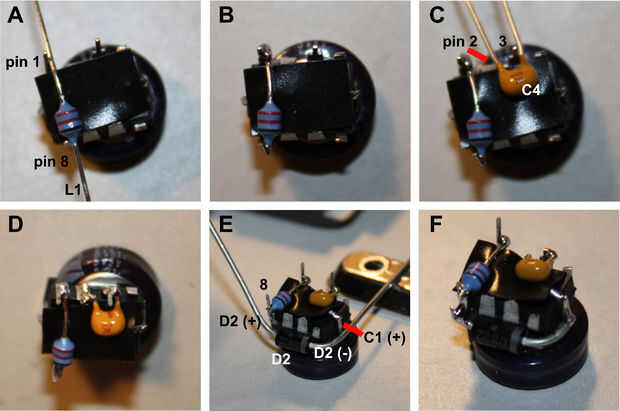

Paso 4: Circuito Origami: inductor, condensador de referencia, diodo Schottky
B. soldadura L1 a pines 1 y 8 y clip el sobrante de plomo de L1.
C. Coloque el condensador de cerámica de C4 para que toques un cable pin 3 en el MAX756 y la otra es presionando contra una parte expuesta del pin 2, que está ahora en su mayoría por debajo de la cinta aislante.
D. soldadura de C4 a los pines 2 y 3 y clip el sobrante de plomo de C4.
E. mirar en MAX756 con pin 1 en la parte superior izquierda, coloque el diodo D2 en el borde creado por el gran condensador C1. Doblar el pin D2 catódicos D2(-)--identificado con un--alrededor del cuerpo MAX756 por lo que está tocando el polo positivo de C1, C1(+). Doble el ánodo de D2 D2(+) hacia arriba para que toca pin 8 en el MAX756.
F el. la soldadura de los pines de D2 a la MAX756 y clip el sobrante de plomo. Recortar los pines 8 y 3.
