Alimentación de 5 voltios de la batería-libre proyecto (7 / 16 paso)

Paso 7: Hacer el cable de salida

El proceso para hacer el cable de salida depende de qué adaptador usted elige para sus proyectos. Este paso cubre cómo incorporar un cable macho USB mini-B, ya que es un formato común del enchufe de energía. He utilizado un cable que vino de un reproductor de MP3 muerto y tenía extremos macho mini-B y USB-A macho.

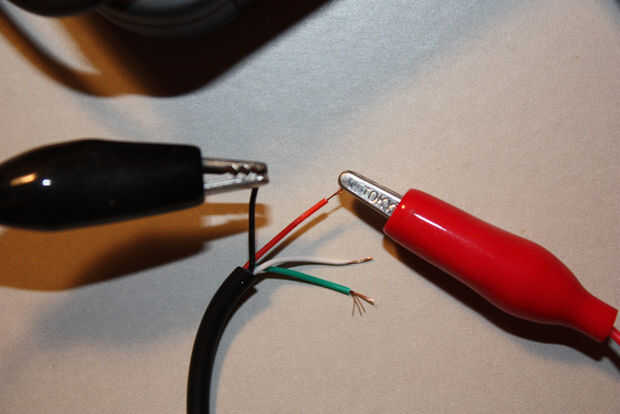

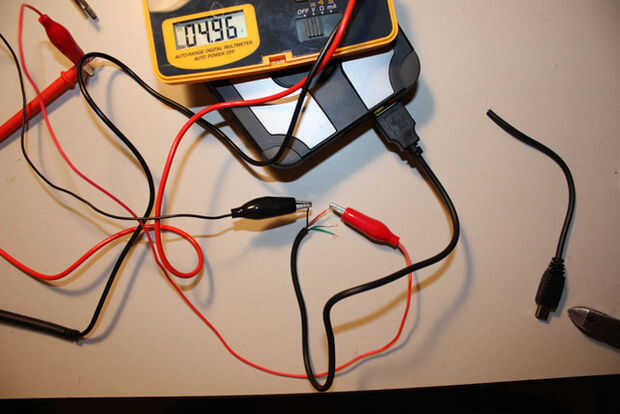

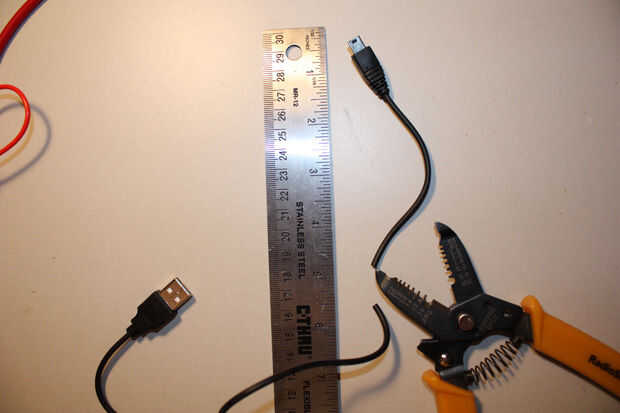

Corte el cable cerca de 5 pulgadas desde la punta del extremo mini-B. Tira el extremo USB-A y los 4 cables dentro. Determinar que los cables son el enchufe positivo y tierra, el USB-A en un enchufe USB con alimentación. Prueba combinaciones de cables con un voltímetro - si hay rojo y negro cables, probablemente proporcionan energía positiva y la tierra, respectivamente.

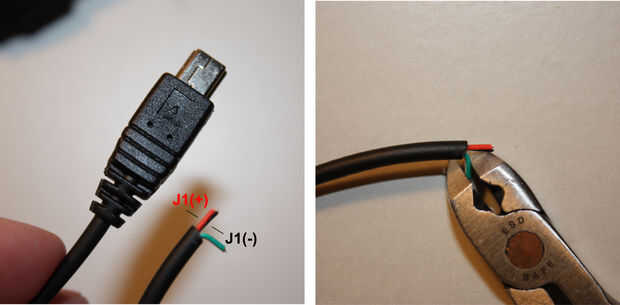

El aislante exterior de la tira en el extremo mini-B de 1/4 de pulgada. Una vez que usted sabe que los cables son positivo y tierra, J1(+) y J1(-), tira de los cables en el extremo mini-B y cortar los dos cables restantes.
