Alimentación de Arduino modular cubo (3 / 12 paso)

Paso 3: Aumentar la tensión

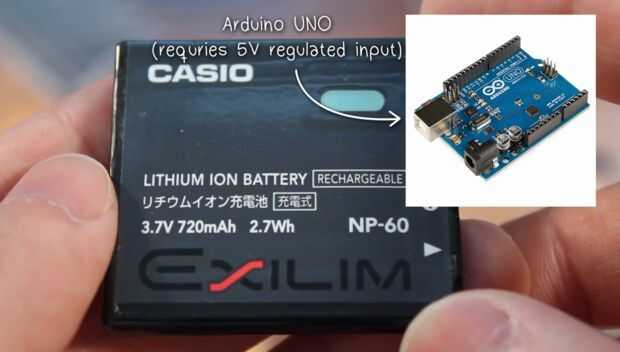

Una sola célula del Li-ion salidas alrededor de 3,7 v, que no va a trabajar por sí mismo si queremos poder Arduinos (como la ONU) que requieren un 5V regulado de entrada.

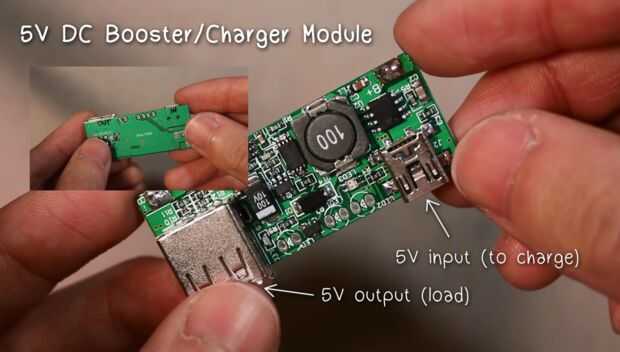

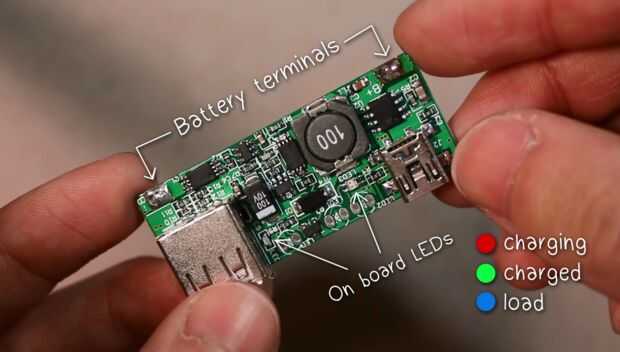

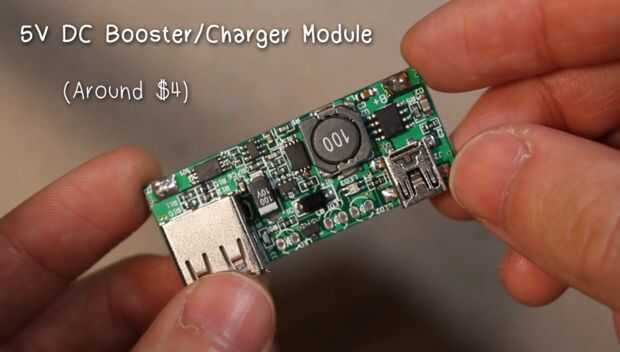

Así que va a utilizar un módulo de refuerzo/cargador DC 5V. Usted puede tener para alrededor $4 USD. Viene con un mini-USB de entrada para carga y USB estándar para la salida. Los terminales B están donde conectamos nuestra batería de litio. También tiene a bordo tres LED para indicar el estado de la batería (rojo - carga, carga - cargada, azul - verde).

Vamos a hacer un par de modificaciones a esta junta para adaptarse a nuestras necesidades. Primero a cambiar el enchufe de salida de USB hembra a USB macho y añadir un interruptor para que podemos activar el host dispositivo encendido y apagado. Entonces vamos a soldar en unos LEDs en las ranuras externas de LED para que podamos tener LEDs en el caso de la batería.
