Paso 3: ¿Qué tenemos?
Queremos todo en el cargador. Quitar cuidadosamente todos los componentes, que son razonablemente robustos para que no tenga que preocuparse por romper cualquier cosa a menos que usted está ejerciendo mucha fuerza.

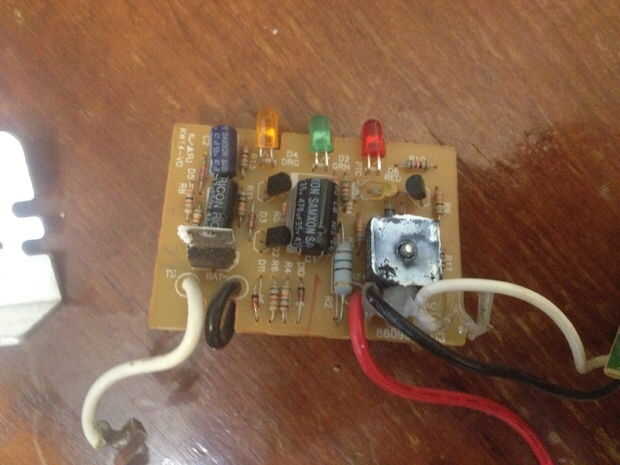

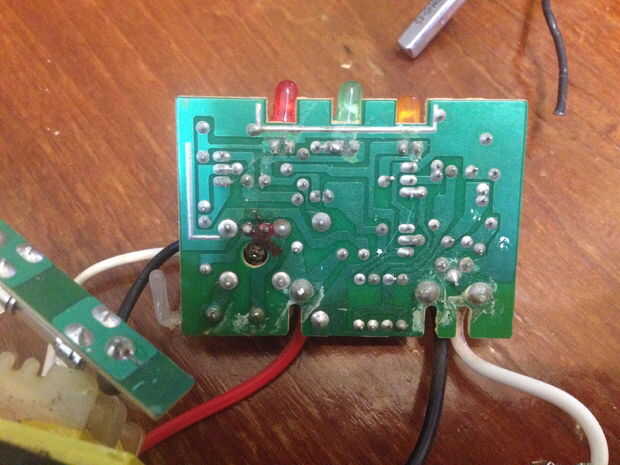

El tablero del circuito del cargador hace algo más que queremos que haga. Tiene circuitos de diagnóstico que puede cerrar y no estamos interesados en eso. Pero tiene un bonito puente rectificador y un capacitor de potencia. Hay dos pequeños tornillos y tuercas que sostienen la placa de circuito para el disipador de calor. Pude quitar con un destornillador y mis dedos.
Permite hablar de lo que tenemos aquí y lo que hace cada parte. a partir del cargador de.
El cable de alimentación es decente, no es la mejor y podría ser fácilmente reemplazado, pero decidí guardarla.

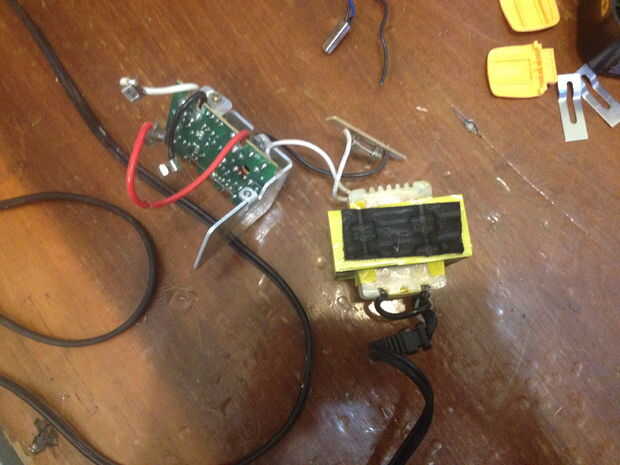

El transformador es dos bobinas de alambre. La primera bobina genera un campo magnético. La fuerza de ese campo depende de cuantas bobinas tiene alrededor de un núcleo de acero. La base de acero es una de las razones de que esta cosa es tan pesada. La segunda bobina recoge el campo magnético y vuelve en electricidad. La relación de los bobinados del bobina efectos de la tensión y la corriente de la energía que sale de él. Cambia la tensión de 120 v a 18v. Así que si la primera bobina tiene 100 bobinas alrededor de la base, la segunda bobina tiene 15. Esto se llama hasta la tensión. Al mismo tiempo intensifica la corriente así como las caídas de voltaje la corriente aumenta y la energía total se mantiene.
El fusible es una característica de gran seguridad, sobre todo porque va en esto, no estoy seguro de cuanta corriente un taladro o una sierra se va a dibujar. Si dibujar demasiado y quemar componentes, tengo que reemplazar partes costosas. Puedo arrancar el poder dibujar ahora y el fusible debe proteger el más difícil de conseguir piezas.
A puente rectificador si no está familiarizado es un conjunto de diodos que convierte la corriente alterna como lo es en la pared en corriente continua. Básicamente es un laberinto para la electricidad recorrer que siempre escupe el positivo a un lado y los negativos al otro. Sólo el poder que pone hacia fuera es entrecortado.
Una potencia filtro condensador toma el poder entrecortado del circuito rectificador y alisa hacia fuera. Como los picos de energía, las cargas del condensador. Desciende la energía, el condensador descarga y llena los vacíos de poder en los milisegundos donde está la energía debajo de donde desea que sea.

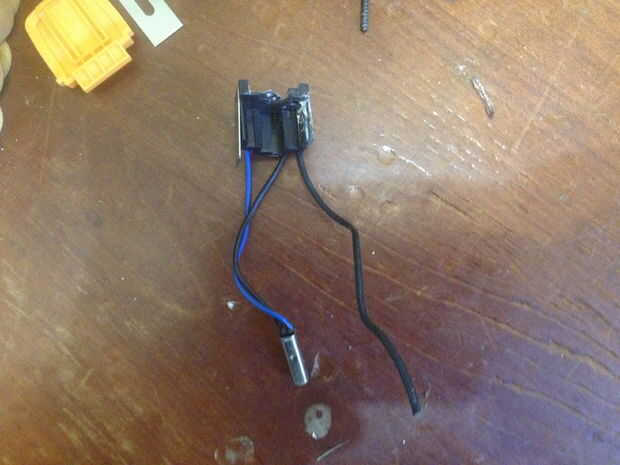

Ahora para el paquete de la batería, los componentes que queremos mantener están todos conectados al clip de contacto. Para quitar el borne positivo de la célula de nicd, roca la célula hacia adelante y hacia atrás lentamente hasta que las fatigas de empalme de soldadura y viene libre o calentar con un soldador.
El terminal y el cable negativo, esto es donde la batería utilizada para proporcionar electrones (que tienen una carga negativa).
Es el terminal positivo, que no tiene un cable conectado a él.

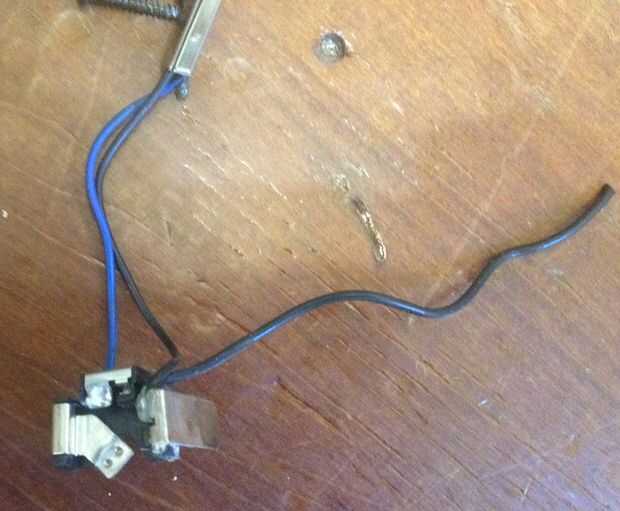

Termopar y terminal. Esta había protegida la batería se caliente demasiado. Cuando el termopar abierto, (apagado) cerraría la herramienta.
