Paso 7: Cerrar el caso y añadiendo una cubierta inferior
Ahora los que hay que hacer, es para todo.
Pegué los terminales de contacto en el interior del poste del caso con el pegamento de cianocrilato. No hay ninguna célula de Nicd para aguantar más, así que si no se ha pegado o por el contrario sujetar en su lugar, se deslizará fuera de posición. Pensé de englobamiento de silicona al vacío, pero que tomaría más tiempo en curar y estoy impaciente.
También puse el fusible y el termopar en el vástago de la caja. Encajan bien. Puse el trozo de cinta aislante sobre la parte posterior del sujetador del fusible para evitar cortos contra el termopar del metal.
El lado del cable de alimentación del transformador debe boca abajo. El cable de alimentación a través del orificio en el caso de la secuencia. El ajuste sigue siendo apretado.
Ponga un trozo de cinta aislante sobre la parte posterior de la placa de circuito para evitar cortos contra el transformador. La placa de circuito y disipador de calor ahora se pueden colocar en su lugar detrás del transformador y en el post. Este ajuste es apretado.
Ahora vuelva a colocar los resortes y los clips en la caja y luego cierre todo.

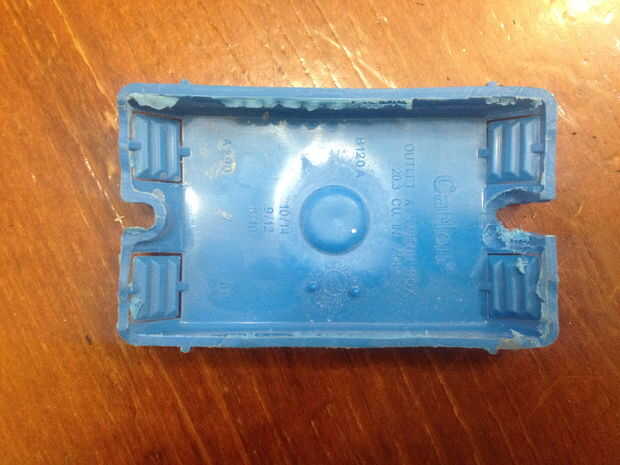

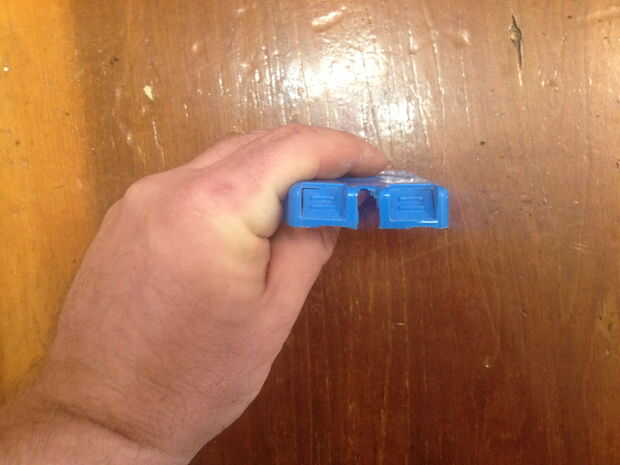

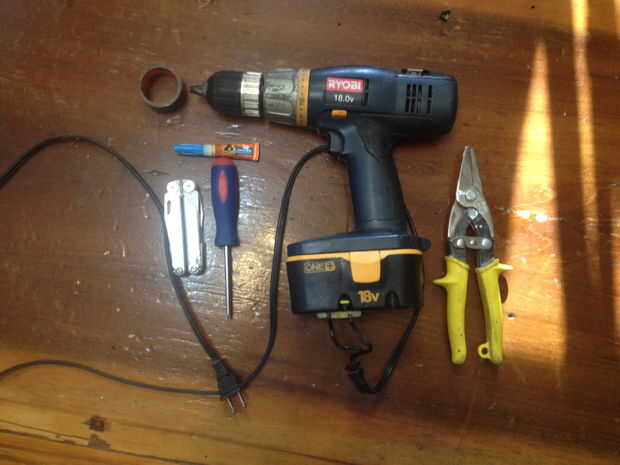

El adaptador es ahora funcional pero los terminales de la parte inferior del cable de alimentación están desprotegidos. Mirando a su alrededor, encontró una caja de tomacorriente y cortar con la herramienta Dremel. Yo salidos también de un lugar para el cordón eléctrico al clip en. Os adjunto a continuación a la parte inferior de la caja con cuatro 3/4 pulgadas tornillos autoroscantes.
