Paso 2: Construcción conector

Ambos conectores se construyen de la misma manera. Están utilizando una techniqe que puede manejar relativamente alta tensión y la corriente al mismo tiempo. Si buscas corriente connecors usted puede encontrar una amplia gama que están cubiertos por las normas
http://en.wikipedia.org/wiki/Coaxial_power_connector . La norma mencionada aquí no es compatible con la alta corriente y la tensión relativamente alta que usa de Lenovo (véase también http://en.wikipedia.org/wiki/EIAJ_connector ).

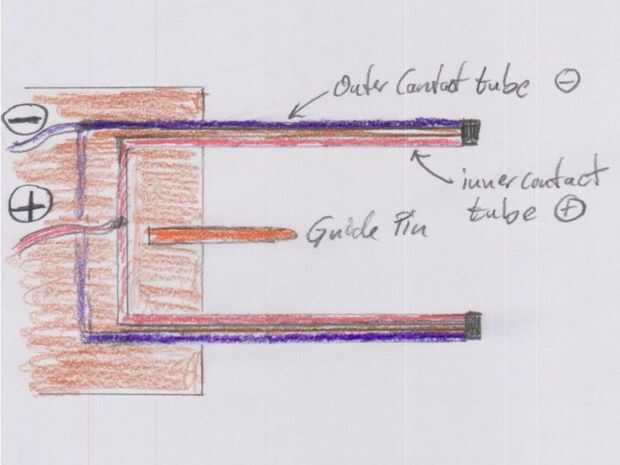

El enchufe está construido por dos tubos metálicos separados por aislamiento matterial. Las tuberías ofrecen gran superficie para llevar a cabo. Hay un pequeño pin en el centro de la toma. Creo que este pin no tiene ningún significado para el tooltip eléctrico de la conexión. Creo que es solo un pin guía con ninguna conexión eléctrica.

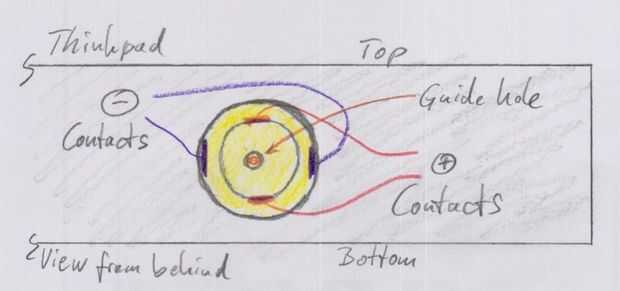

La toma está construida principalmente de plásticos, para apoyar a la toma. Dentro de la toma hay pequeños clips que llevan a cabo en los tubos cuando el conector esté enchufado. Hay dos clips para cada tubo ofrecer la mejor conducción posible. Un par de clips de conducta para el tubo interno el otro par para el tubo exterior.
