Alimentación USB de Hirose (1 / 7 paso)

Paso 1: Comienza con una colita de cerdo

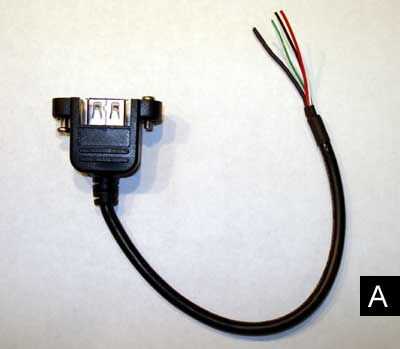

Se trata de una coleta jack A USB, equivalente del panel o montaje gato del PWB de la computadora. Utilizamos esta uno por hook-up/instalación fácil, pero se puede utilizar cualquier producto compatible.
En la fotografía se puede ver el cable a tierra de los cables (en negro la tubería del encogimiento), rojo / negro y verde/blanco. El rojo es positivo (+), negro es negativo (-). Verde y blanco-datos cables, para algunos dispositivos necesitan ser soldadas juntas, para conectar el dispositivo en modo de carga. Lea más acerca de los estándares USB en la web. Todas las partes se enumeran en la página de manual de reparacion.
