Alimentado por USB árbol de Navidad de LED con sonido (8 / 13 paso)

Paso 8: USB Cable: preparación

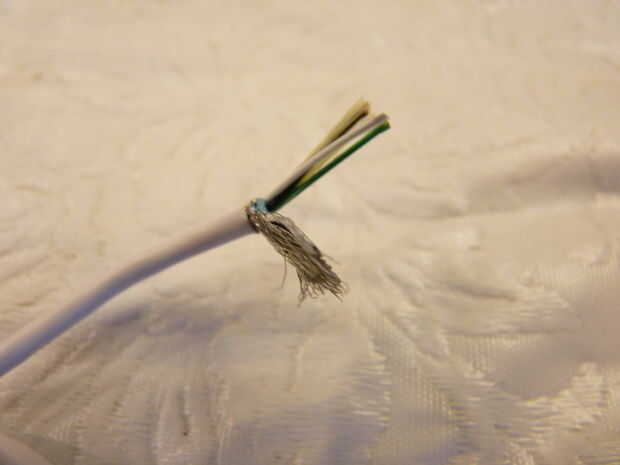

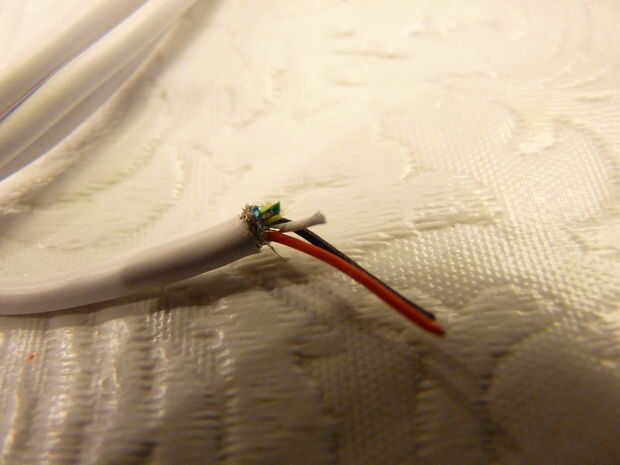

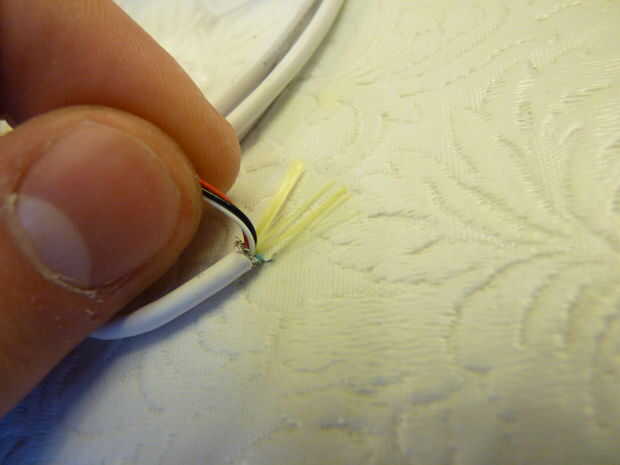

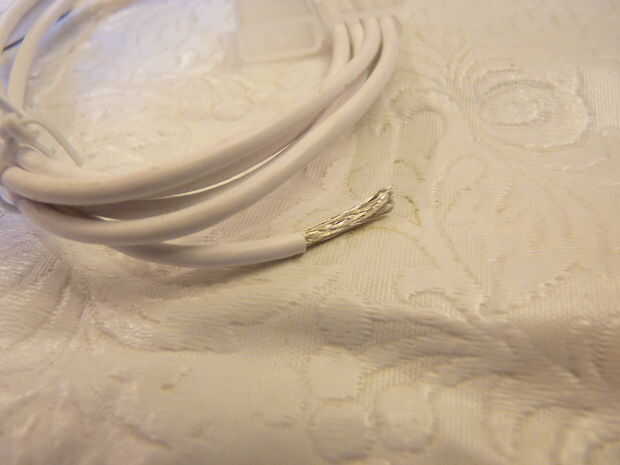

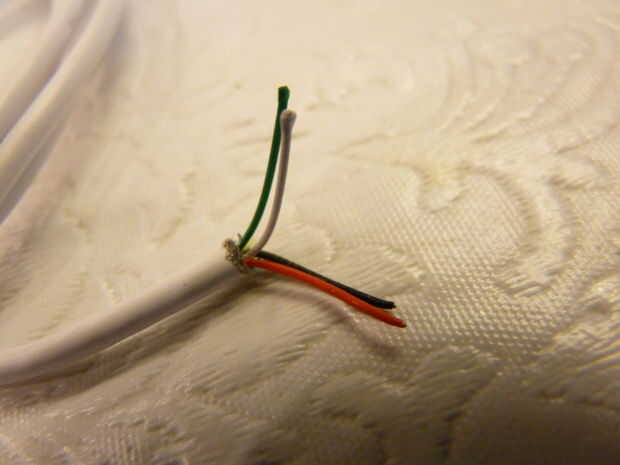

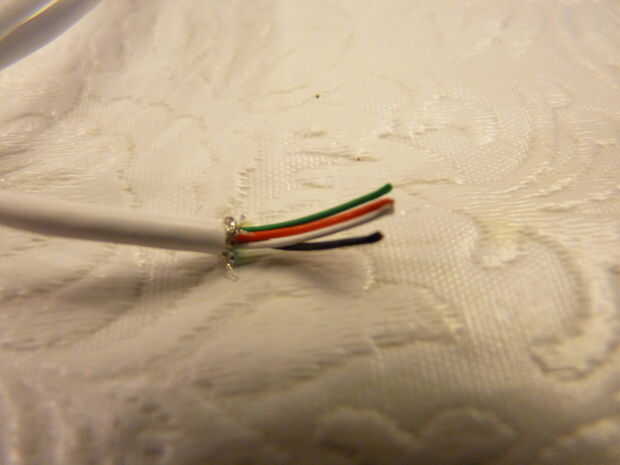

El cable USB debe tener una clavija USB A macho.  Cortar el otro extremo del cable con cortador de alambre, tira el cable, retire el blindaje.  A veces hay un centro fibroso entre los cables, cortó así.  Luego separar el verde y el blanco (datos + datos-) el negro y rojo (+ 5V y tierra).   Corte los cables de datos (verde/blanco).

* Nota al cortar los cables de datos, los romperé a diferentes niveles por lo que no corta hacia fuera de tu ordenador o usb salida.

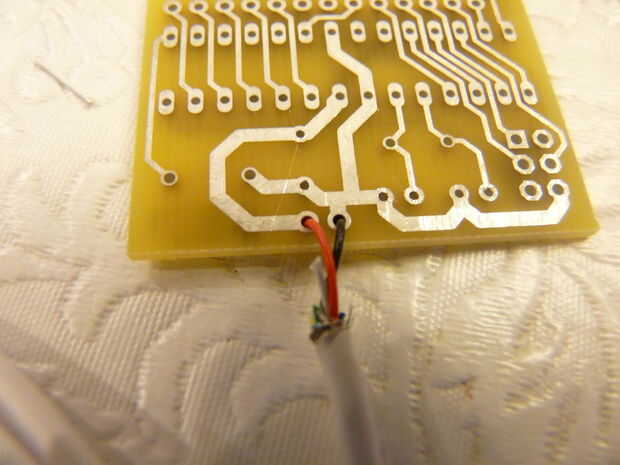

Finalmente, tira de los cables negro y rojo y les de la soldadura en la posición se muestra.
