Alimentador automatico de mascotas (2 / 4 paso)

Paso 2: Construyendo el circuito y programando

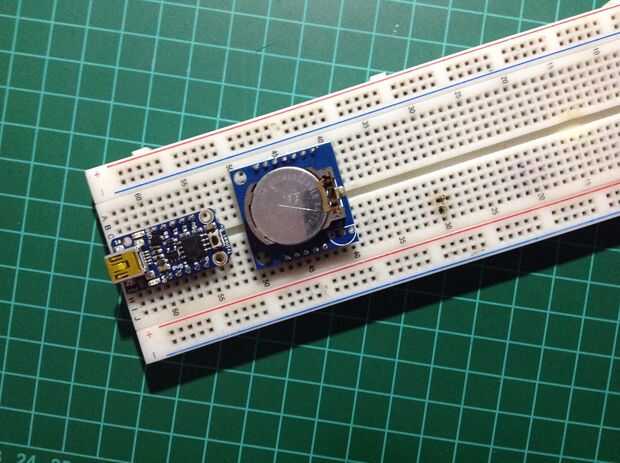

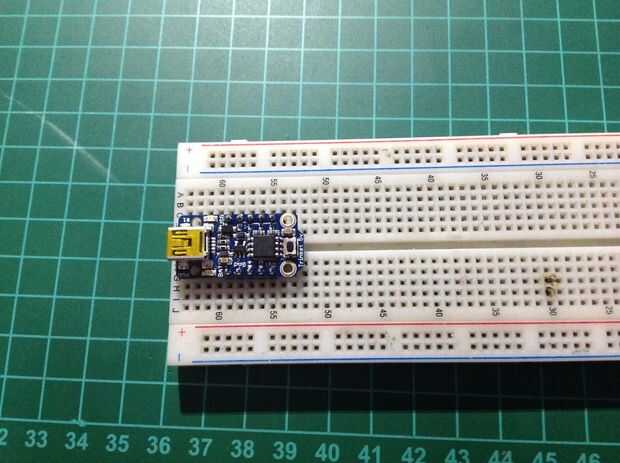

El circuito es bastante simple, lo primero sera colocar el RTC y el Abalorio sobre un protoboard. Después haremos las siguientes conexiones:

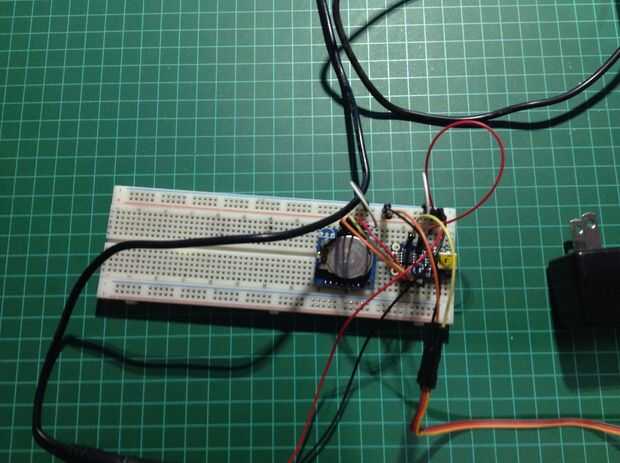

  • Conectaremos el GND de la fuente externa al GND del proto, de ahi al GND tanto del Abalorio como servo del RTC y del.
  • Conectamos Vcc de la fuente externa al pin del Abalorio BAT + y al Vcc del servo.
  • Conectamos el pin 5V al Abalorio del RTC.
  • Conectamos el pin #3 del Abalorio a la entrada de señal del servo.
  • Por ultimo el pin #0 pin de baratija del SDA del RTC. Y el pin #2 al Abalorio del SCL del RTC.

Ya hemos terminado las conexiones y estamos parásitos para cargar el código. Mismo puedes descargar en este mismo paso, todo viene explicado y comentado para sea facil de entender. Hace falta descargar 3 librerias para te funcione el programa en Arduino.

Si nunca se usado un abalorio te recomendamos visitar la siguiente pagina: https://learn.adafruit.com/introducing-trinket

NOTA: próximamente les añadiré un esquema para que lo observen mejor.
