Paso 9: Se ha diseñado el PCB!

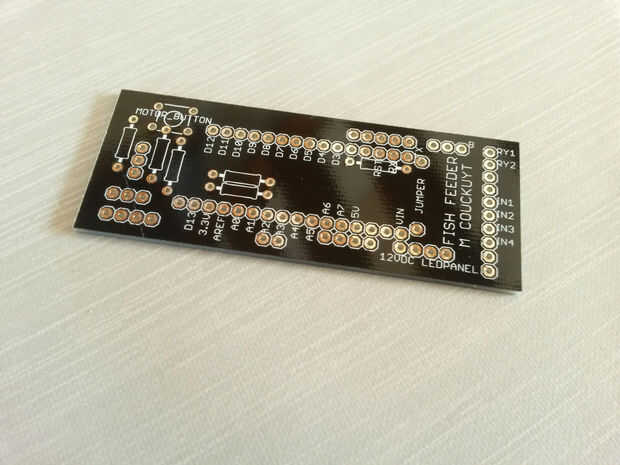

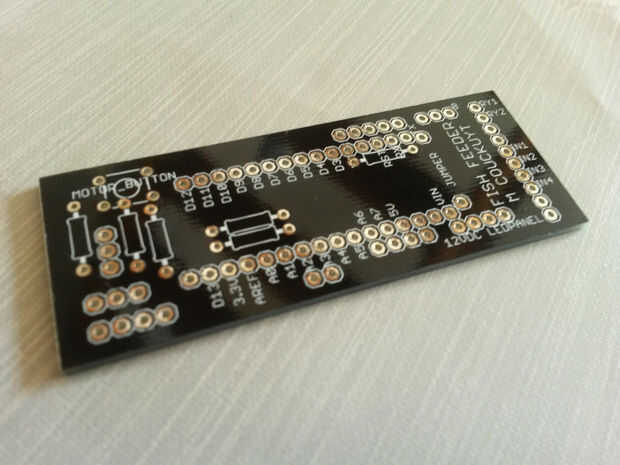

He diseñado un PCB para mi alimentador de los pescados. Cabe un arduino nano y algunos otros componentes como resistencias, un transistor y pulsador. Todas las conexiones se pueden hacer mucho mejor ahora!
Conexiones:
-D0: TX
-D1: RX
-D2: no conectado
-D3: mediante resistencia de 1K a la base del transistor
-D4: relé 1
-D5: LED para la supervisión del alimento
-D6: relé 2
-D7: no conectado
-D8: IN1
-D9: IN2
-D10: IN3
-D11: IN4
-D12: button_push motor para alimentar a
-D13: no conectado
-A0: Entrada potpin1
-A1: Entrada potpin2
-A2: no conectado
-A3: LED de estado
-A4: SDA
-A5: SCL
-A6: LED de estado
-A7: no conectado
Si quieres un PCB para su proyecto, por favor entrarme en contacto con en marijncouckuyt o mediante mensaje instructivo. El precio es 5 euros + gastos de envío (supongo unos 2 euros).
