Paso 2: Conectar todo
Hay muchas maneras para conectar todo junto.
Tal vez podría ser un poco desordenado al principio, pero, solo resolver un problema en el tiempo. Básicamente pensar en toda la estructura como bloques.

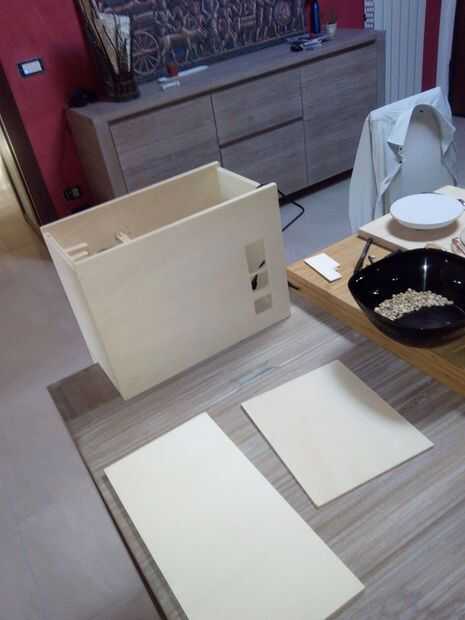

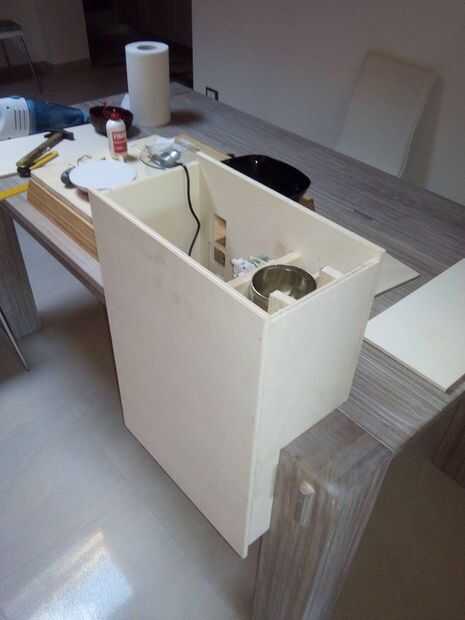

- Primero tienes que construir la estructura con madera contrachapada. Todos los dibujos están en el archivo adjunto.
- Luego, coloque la fuente de alimentación en la estructura. Tenga en cuenta que 220v podría matarte, así que, en lugar de desmontaje parcial la alimentación como en mi proyecto, considere utilizar un adaptador multi, y coloque dentro de la estructura. luego conecte las fuentes de alimentación. Esto mantenga seguro su proyecto.

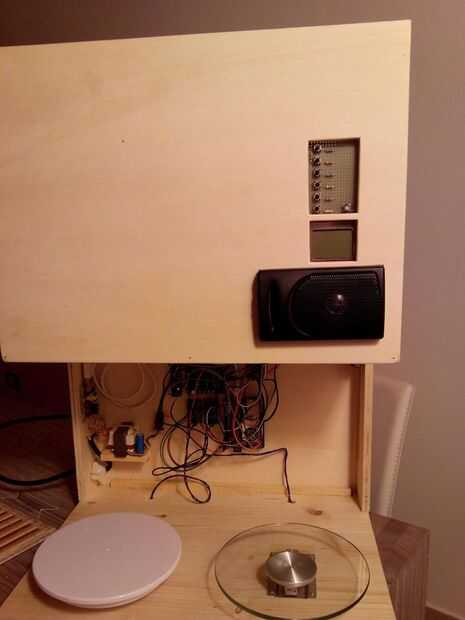

- Colocar las piezas electrónicas dentro de la estructura, que conecte todos los cables posteriormente (instrucciones de cableado en los siguientes pasos).

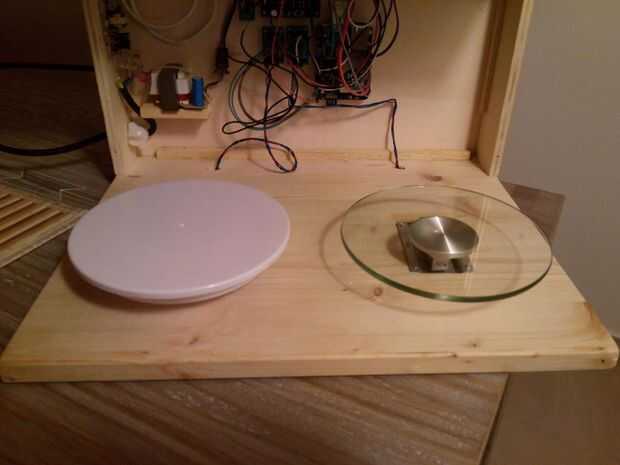

- Colocar las células de dos carga en la base y conectar los dos conductores de hx711. (pinout declarada en la sección de inicio del código fuente ver pasos). Talladas a la parte inferior de la base de alambre hasta las células y conectarlas a la Yun. Usar algunas piezas de Velcro para nombrar el tazón de fuente para las células de carga, por lo que su mascota no será capaz de meterse todo.

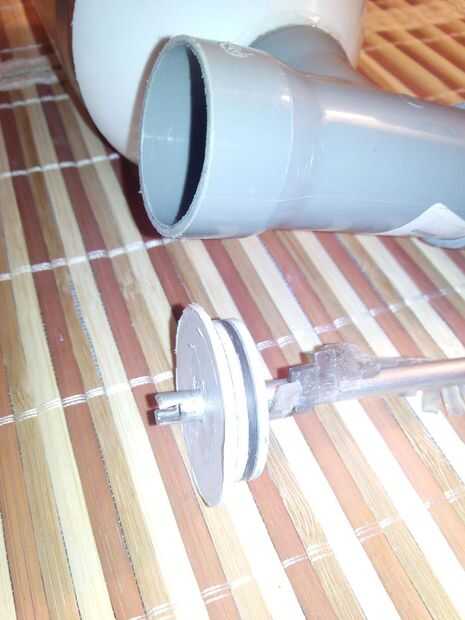

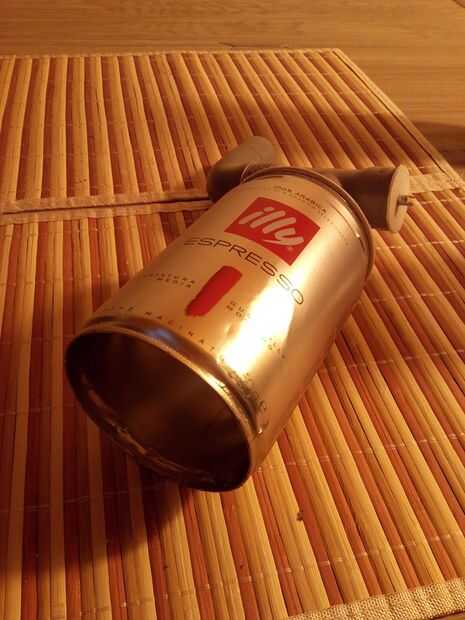

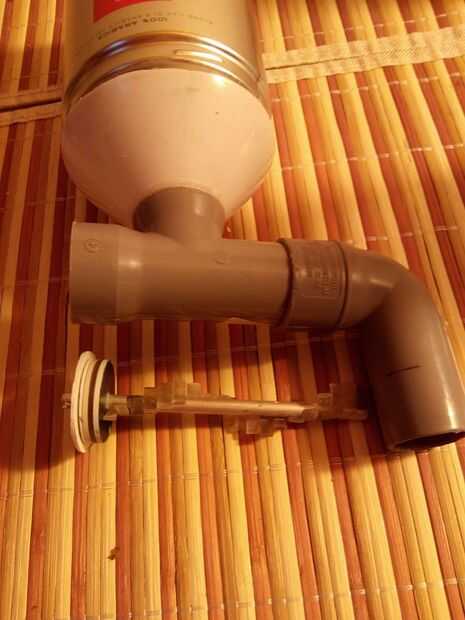

- luego construir la tolva. Usé un viejo café can y un embudo y algunos tubos de pvc. la parte más difícil es construir el tornillo de elycoidal. Usé un pedazo de aluminio y pieza de plástico pegados, formando el helyx. usar un tubo de 1.25"(3cm) o más, para que el alimento seco flujo sin problemas. Si la sección no es suficiente el alimento será pegado en el tubo. Si tienes una impresora 3d que es el jefe. Usted puede construir un tornillo de elycoidal maravilloso.

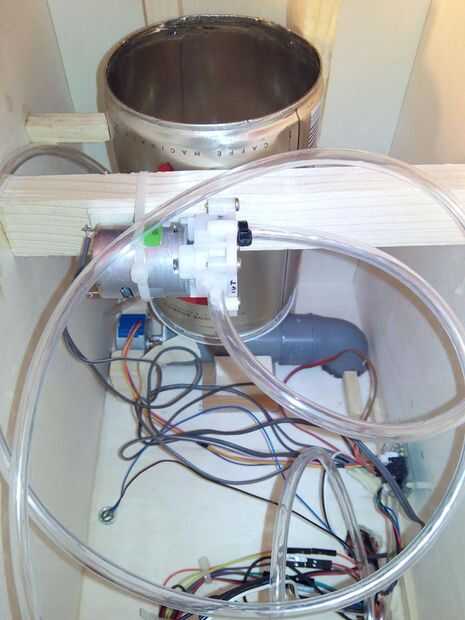

- Coloque la bomba de agua en algún lugar en la estructura. Coloque también una botella cortada en la caja, como reserva de agua. Se utiliza la bomba de agua para succionar el agua de la botella.
