Paso 1: cálculos!
Cables:

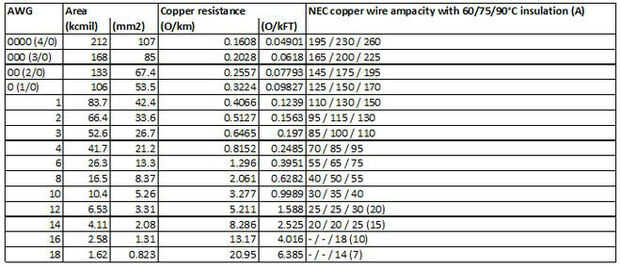

Dimensionamiento de cables (AC y DC) es muy importante para tener como un voltaje de caída posible. Para mi casa he utilizado 2% máximo de tensión de cualquier interruptor de alimentación a la carga más alejada. Puede utilizar un requisito más más apretado y su no hay problema; los cables deberán ser de un tamaño más grande. El gráfico adjunto es un ejemplo recuerdo sin embargo cables aislados con PVC no llevan un amperaje tan alto como XLPE. También hay otros tipos de aisladores y rangos de temperatura para todos ellos. Consultar fichas técnicas de los cables o simplemente usar las tablas de escenario del caso peor. También pegarse con conductores de cobre por favor.
Por simplicidad me refiero a la tabla de capacidad de corriente AC para indicar qué conductores de tamaño para usar. Tenga en cuenta que DC ampacidad por el mismo cable es mayor debido a que allí no es ningún efecto piel para DC. Tomemos por ejemplo el cableado en los coches. Para los faros delanteros, alternador, arranque etc. notará la diferencia de área seccional transversal para el amperaje equivalente en un sistema de AC. Utilizando la tabla de AC para el cable de CC tamaño significa que usted tendrá una menor caída de tensión que es buena.
Una guía básica que he usado durante los años es 5amp por mmsq de cable de cobre. Mi cable es menos de 100 pies y esa estimación ha elaborado gran. Por ejemplo si necesitaba pasar 50amp dc entonces utilizaría un conductor de cobre de 10mmsq. Para carreras largas, el gráfico del cable sería recomendado.
Interruptores:

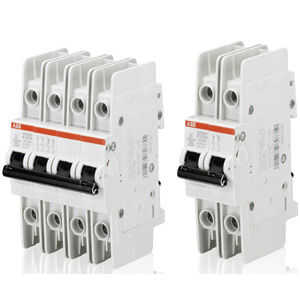

Los interruptores en caja moldeados por lo general se les permite ejecutar una corriente continua máxima del 80% de su valor nominal (salvo que sea un 100% nominal el interruptor). Interruptores de CC se clasifican diferentemente que los interruptores de CA. Si desea utilizar un AC nominal interruptor para servicio de DC, la regla general es la máxima tensión de CC es 1/5 el voltaje de AC en el interruptor. Superior a ese límite significa que el interruptor no apaga correctamente el arco durante la apertura de las operaciones. Siempre revise la hoja suelta para los interruptores que seleccione para verificar su operación en DC. También no gran tamaño sus interruptores otra derrota a su protección (ej. interruptor de 15A para una carga de 2 amperios).
Paneles solares:
Utilicé una regla de la luz solar utilizable de 4 horas a la medida de mis paneles. La demanda de energía para un período de 24 horas debe ser determinado. Puede utilizar el medidor de energía de utilidad y promedio de su consumo durante la semana o uso medidor independiente. El medidor de la utilidad de energía es el método más fácil.
Por ejemplo si usted utiliza 1000 vatios-hora de energía durante un período de 24 horas, entonces los paneles necesita (1000/4 =) 250 vatios de paneles.
Puede suponer 6 horas o más de luz solar utilizable para llevar su costo pero prefiero más potencia para proveer para mis necesidades.
Baterías:
La demanda de watt-hora por un período de 24 horas es que el tamaño mínimo el Banco de baterías debe ser. Vatio-hora batería es voltios x amperios / hora. Un banco de baterías más grande significa mejor regulación de voltaje en los terminales de entrada de sus cargas de DC por ejemplo. inversores de DC, iluminación, etc. de los Fans de DC.
