Paso 5: Alambre para arriba!
Una vez que han montado el mecanismo es hora de empezar a la electrónica.

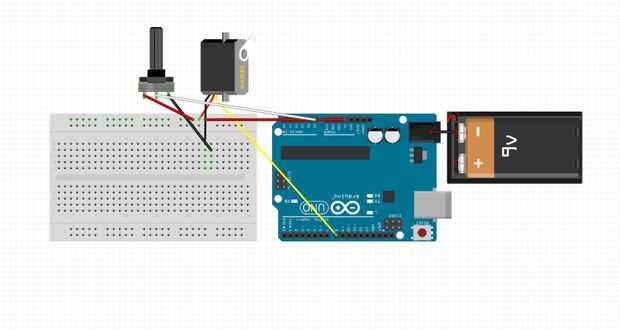

He incluido un diagrama del circuito.
Para conectar el circuito, empezar por uno de los pasadores exteriores del potenciómetro conexión a uno de los puertos de tierra del Arduino.
Alambre a continuación el pin central del potenciómetro al puerto A0 de Arduino. Luego conectar la clavija final en una fila en el tablero de pan. A continuación conectar el puerto central del motor Servo con la misma fila en el tablero de pan, en esa misma fila un puerto con el puerto de 5v de Arduino para dar la potencia Servo y potenciómetro de alambre. Conecte el puerto amarillo del Servo con el digital puerto 9 de Arduino y conecte el puerto negro con la ranura de la tierra restante. Para completar el circuito, conectar el Arduino mediante un cable USB y cargar el código del programa arduino. (el código se puede encontrar en el siguiente paso)
Consejo: Haz el circuito, trabajando con el mecanismo antes de pegar todo juntos. Probablemente tendrás que desconectar el cableado para el montaje y vuélvalo a conectar.
