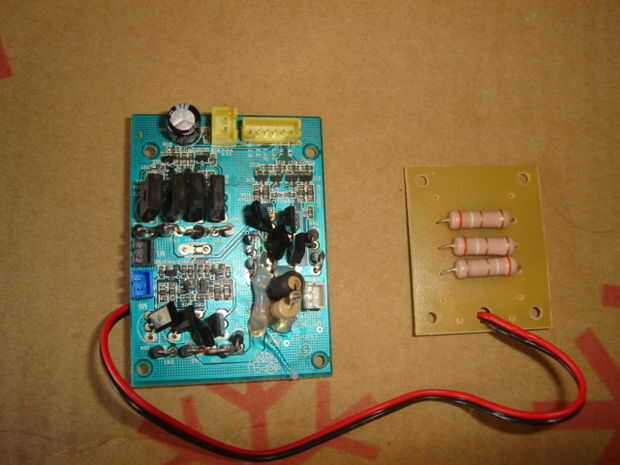

Paso 22: ELV-07 Junta
PIN outs en este tablero son los siguientes:
Movimiento cabeza de L/R conector M11-blanco-controles
Cejas de M6 azul Conector-controles
Movimiento de la quijada de controles conector M1-gris
Conector de alimentación J33
PIN1-rojo + V (9 voltios)
PIN2-GND
Clavija del J12-principal
PIN1-rojo-cuello derecho
PIN2-amarillo-cuello a la izquierda
mandíbula de PIN3 verde abajo
PIN4 azul de mandíbula hacia arriba
pin5-púrpura-ceja abajo
Pin6-negro-ceja arriba

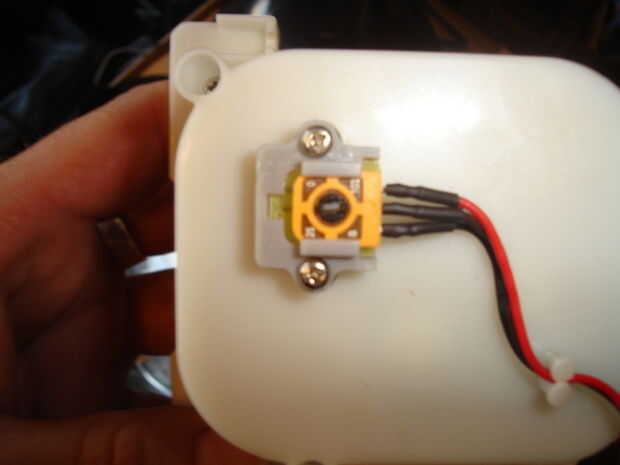

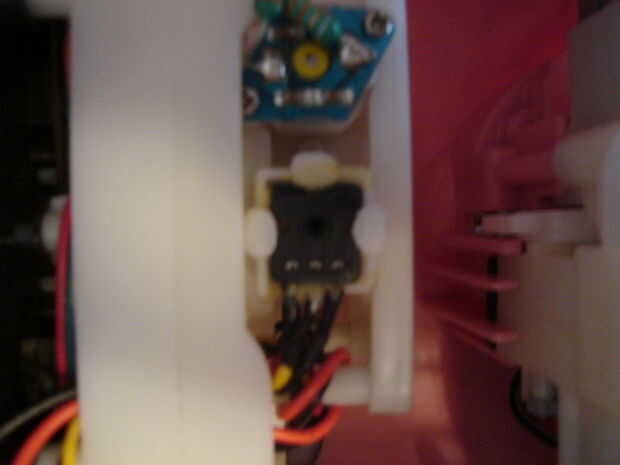

Todos los motores en el Elvis tienen ya sea un 5k o 10 k ohmios VR (resistencia variable). El VRs amarillo son 10K ohm y el negro VRs 5K ohmios para la excepción de los motores de inclinación principal XY que utilizan un sensor PT (Transistor de la foto). Utilizaremos estos para controlar la ubicación de cada motor en el Elvinator. Con esto, a convertir el voltaje analógico en una señal digital para que los sellos básicos pueden reconocerlo.
