Alive de WowWee de Elvis para el proyecto de Elivinator (23 / 64 paso)

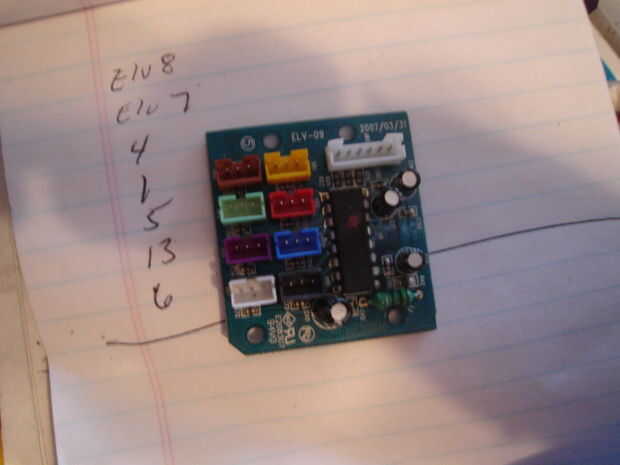

Paso 23: ELV-09 Junta

No va a utilizar la Junta ELV-09 en su lugar vamos a hacer nuestro propio tablero de A/D para el Elvinator. El cuadro siguiente muestra un circuito para el control de la VR. Cuando construimos una tabla, cada VR tendrá un circuito que este conectado a él. El valor de C es 1.0uF 35WVDC condensador de tantalio.

Pero aquí están las salidas de Pin para esta tabla:

Conector – ELV-01 - J83
Pin 1: cable rojo – 5Volts
Pin 2 – cable amarillo – cuello izquierda/derecha (señal de VR)
PIN 3-cable verde-DSC0
Pin 4: azul hilo – SCK
Pin 5-púrpura de alambre-DSI0
PIN 6-negro hilo – GND

VR1-amarillo – conector VR de ceja izquierda
VR2 – rojo – ojos arriba / abajo conector VR
Conector – verde – izquierda párpado VR de VR3
Conector de – azul – derecho del párpado VR VR4
Conector – púrpura – VR de la ceja derecha de VR5
VR6 – gris – labio arriba/abajo conector VR
VR7 – blanco "conector de 3 pines" quijada arriba/abajo conector VR
VR8 cuello – marrón – VR/izquierda conector
