Paso 30: Construcción de la Junta de recambio ELV-09
LA MESA DE ELV-09 REEMPLAZO
Primero permite obtener los suministros listos. Usted necesitará lo siguiente:
7 cada 220 ohm resistencias 1/4 vatios 5% color código (rojo, rojo, marrón, oro)
7 cada condensador de tantalio de uF 1,0 Nota el conductor polarizado. El + va de lado a la Vdd. No mueva estas condensador que va a explotar si conectado al revés y dará a conocer la magia de humo en su interior.
7 cada VR, "Resistencia Variable" una resistencia que puede cambiar es la resistencia por un movimiento mecánico, los enchufes de la Junta de ELV-09 original. Utilice los tapones de color correcto. Los tapones sólo que dejará en el tablero original son el enchufe verde y la tapa blanca grande.

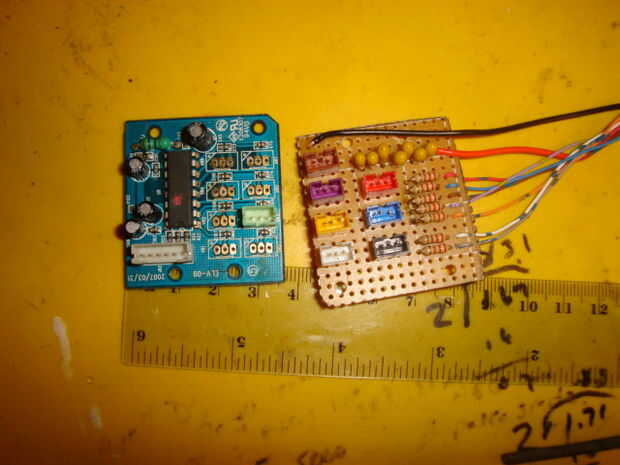

1 cada PCB placa de prototipado se taladraron previamente. Asegúrese de que el tablero es del mismo tamaño que el ELV-09 y que los orificios de montaje en el lugar correcto.

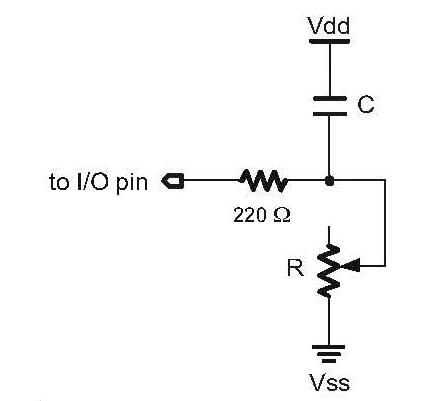

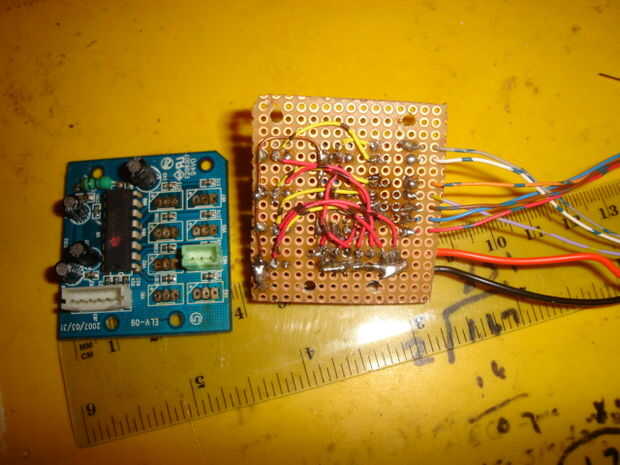

El esquema siguiente debe utilizarse para cada conector VR. En el conector de VRs el pasador central en cada enchufe es el centro de conexión de los resistores variables. Cuando haya completado todos los 7 circuitos conectar todas las conexiones de Vdd y conectar entre sí todos los motivos. Un cable negro se conectará a la tierra o Vss tierra del sistema y un cable rojo conectado a Vdd para el voltaje del sistema. Para todas las conexiones de I/O (entrada / salida) de las resistencias de 220 Ohmios utilicé el color del cable correspondiente para cada tapón para ayudar a identificar lo que es cada cable para. Cualquier medio de la construcción es conveniente para esta placa, que significa que usted puede hacer una PCB con un simple o doble cara de cobre revestido tablero grabado hacia fuera de los rastros de la línea y perforando los agujeros de montaje. Como se puede ver que utiliza el tradicional cableado tablón de construcción técnica.
Una vez que se construye esta tabla, el siguiente es revisar toda la conexión con su medidor de verificación de continuidad. Asegúrese de que cada cosa es correcto! Si no volver a soldar o re-de alambre. Partió de esta placa a lado y bien venido a él.
A continuación realiza el ojo.
