All in One PC / Computer - DIY

My DIY All in one PC

En los últimos años, utilizaba una Laptop del Inspiron de Dell como mi computadora diaria. Sin embargo poco a poco fue mostrando su edad y componentes parecen estar fallando uno a la vez. En primer lugar, el teclado dejó de funcionar.  Tengo alrededor de esto mediante el uso de un teclado externo que también era más cómodo. Luego la pantalla fue mala que tengo usando un monitor externo.  Sin embargo tener todos estos elementos individuales en el escritorio significa tener poco espacio para otra cosa y no puede permitirse una gran casa con una oficina y un amplio escritorio, quería poner todo en orden.

Por un momento considerar comprar una marca todo en uno, pero los costes desorbitados me pusieron.  En segundo lugar un montón de todo en unos vienen con una pantalla táctil que realmente no necesito para mi trabajo.  Lo que necesitaba era una PC que no ocupen demasiado espacio, ser útil en términos de velocidad y lo más importante valor para el dinero (sí soy un cheapskate!)
Mientras navega por internet una posible solución, me encontré con un artículo (estructura) de un AIO DIY (no puede encontrar el enlace lo siento!)  donde el autor utiliza una placa base de ASUS AT3IOn deluxe y atornilla todo en la parte posterior del monitor.   Utiliza como fuente de inspiración, establecer sobre reuniendo los componentes necesarios mientras mi auto un estricto presupuesto de £200. Para ello que tendría que buscar partes que pude de la laptop y todo lo que yo tenía por ahí.

Desde el portátil puedo compactar los siguientes:

  1. 250GB HDD (7200 rpm)
  2. DVD R/W (SATA)

Adicionalmente tuve:

  1. Ratón y teclado inalámbrico externo
  2. LG Monitor de 23"
  3. Altavoces externos portátiles
  4. Grabadora de DVD SATA externo

Las restantes piezas necesarias fueron:

  1. Motherboard, Tarjeta madre ASUS AT3Ion Deluxe
  2. 4GB DE RAM
  3. Convertidor de SATA para conectar el grabador de DVD a la placa base.
  4. Panel adicional de la entrada-salida para el puerto USB frontal / audio
  5. Panel USB adicional (opcional)
  6. Disco duro Power LEDs con los interruptores de encendido / reset

Para ser un todo en uno pc, tuvo que cumplir ciertos criterios:

A) todos los componentes tenían que caber dentro del monitor,
B) que sea un PC silencioso
C) Utilice el mínimo de los cables externos.
D) 'intentar' como un trabajo profesional.

Construcción:

Al primero abrir el monitor LG, un diseño de tornillo-sin, parecía imposible conseguir los componentes para ir allí como aquí no estaba espacio para encajar en alguno de los componentes.  Después de todo era un chasis diseñado para un monitor y poco más.   El Motherboard, Tarjeta madre, unidad de dvd y usb entrada-salida paneles instalados requeriría un montón de hacking, corte y reubicación de la caja y el monitor de pcb.

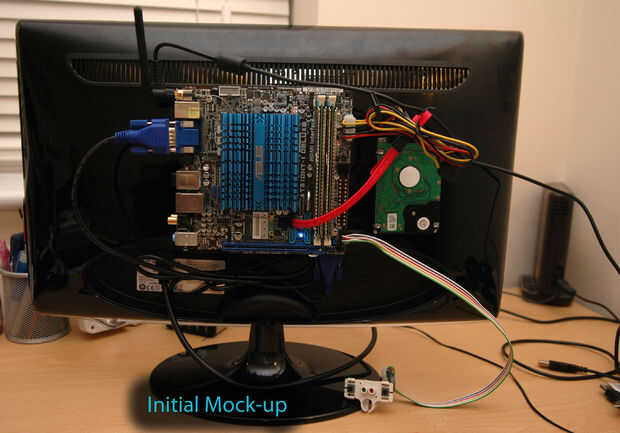

Mi primer esfuerzo fue presionado por el tiempo, sólo una especie de maqueta.   Me dio una idea razonable de cómo saldría el resultado final. Todavía gran cantidad de trabajo requerido.

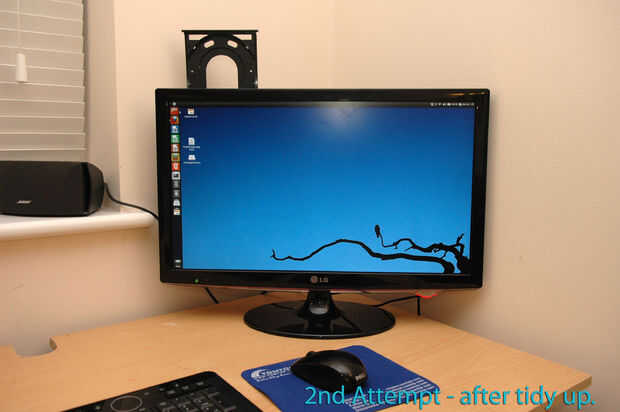

Segundo intento:

Para el segundo intento, fijo todo en la parte posterior del monitor.   Había suficiente espacio en el interior del monitor para alojar el disco duro y el ladrillo de la energía de la placa base.  Yo corte el cable de alimentación de la batería tipo brick y soldado en los terminales de la fuente de alimentación del monitor allí-mediante la reducción de un cable de alimentación.  También colocado y perforar los agujeros en el plástico de la parte posterior del monitor y montado en la Motherboard, Tarjeta madre en el exterior utilizando cuatro tornillos de plástico.  La unidad de DVD estaba montada en la parte posterior utilizando algunos soportes de repuesto y los tornillos.  También perforé dos agujeros pequeños en el marco frontal del monitor para acomodar el LED y otros dos en el lado para fijar la potencia / reset switch.

Para conectar al monitor a la pantalla, he utilizado un cable de HDMI cortos (0.5 m). Esta arreglado otro cable colgando.    Después de pasar todos los cables de interconexión, asegurando no hay cabos sueltos y comprobación de cortocircuitos, yo en caja hasta el monitor (con dificultad) y lo enciende.   Todo se veía bien. Luego continué con el software instalación Win7 Pro dual de arranque con Ubuntu 11.04.  Win7 es para la esposa y el Ubuntu para mi.  Todo iba bien hasta que decidí conectar mi TV al puerto HDMI y usar el VGA para el monitor en su lugar.  Para ello compré un corto (0,5 m) cable VGA fuera de Ebay.  Mientras que el monitor muestra la resolución correcta en Windows, lo mismo no ocurría en Ubuntu.


Tiempo usuario de Ubuntu, soy consciente de que siempre hay problemas con Nvidia, Ubuntu y VGA.  Probado diferentes configuraciones en el Xorg.conf que solamente se estrelló X.  Rellenado cientos de páginas web tratando de arreglar el problema de la resolución, pero nada funcionó.   Una cosa que no moradores era porqué el comando 'xrandr' me dio unerror al obtener el tamaño de la gamma para el defecto de salida'.   En aproximadamente el mismo tiempo, el monitor desarrollado una falla donde por sus menús le pop-up al azar y cambiaría la configuración del monitor.  Parece que este es un problema común con monitores LG y la compañía reemplaza generalmente los monitores si está bajo garantía. Pero no era mío.  De todos modos, pronto pensé había un problema con el monitor panel de mandos y desconectar esto detendría los menús apareciendo.  Pero también significó que no pude cambiar la configuración. Podría vivir con eso.

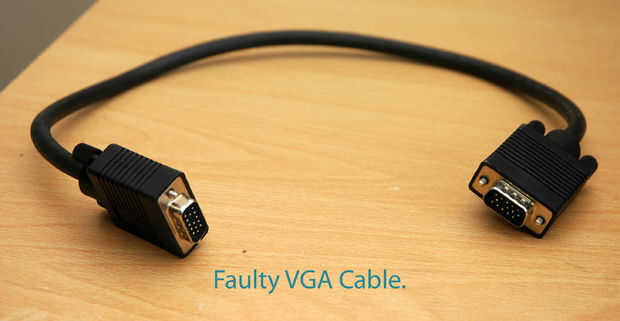

De todos modos, después de varios intentos más y más frustración al ser obligado a usar windows en casa, me encontré con este sitio http://grenage.com/xorg.html donde el autor explica muy bien cómo configurar XORG.  Era sobre todo lo que había hecho antes pero lo que me llamó la atención fue en el primer párrafo donde menciona un cable defectuoso.  Por alguna razón ningún otro sitio parece mencionarlo.  También nunca sospeché el cable como que estaba trabajando muy bien en Windows.  El cambio a cable VGA diferentes (pero bastante más larga), no podía dejar se sorprenderá de la diferencia que hace.  Enseguida el Grub fue exhibida en una resolución más alta y cuando revisé el panel de control pantalla se enumeran todas las resoluciones que el monitor era capaz de.  Qué alivio.  Después de todo Google sólo es tan buena como la consulta que usas.  Ahora era un hombre feliz.  Bueno casi.

Fase 2!

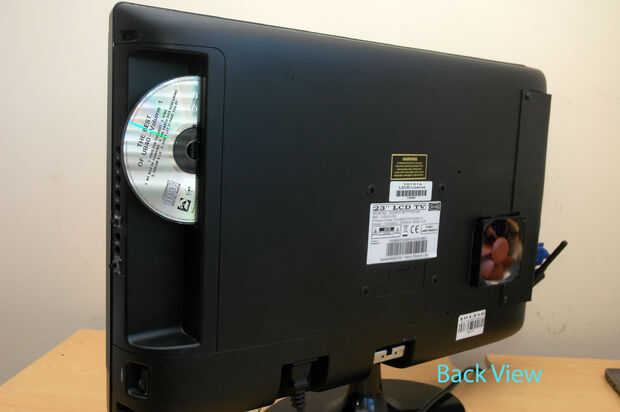

Mientras que mi segundo intento de hacer un todo en uno era acertado, el resultado todavía no resolvió mi tercer criterio de tratar de hacer que se vea profesional.  Sin embargo un rutinario viaje de compras al supermercado me dio otra idea.  El super mercado tiene un montón de televisores de LCD de marca propia.  Uno de estos televisores del modelo 23" que parecía tener las mismas dimensiones de pantalla que mi LG 23".  Además al ser un todo en uno TV, tuvo también un reproductor de DVD incorporado y la parte posterior era mucho ticker que los monitores normales. También habían construido en altavoces.  Perfecto para mi proyecto. Ahora si sólo pude encontrar a un monitor similar podría utilizar la carcasa.  Finalmente tomé una defectuosa en Ebay por £15.   En recepción, vino sin la base que era un poco irritante.  Sin embargo este TV tenía una disposición de montaje en la pared.  Algo que podría utilizar.

Bueno (para mí al menos) en comparación con el monitor LG fue que este TV era otra cosa que un diseño sin tornillo.  Después de abrir el TV, quité todas las piezas de TV incluyendo la pantalla. Vino como ninguna sorpresa para mí cuando descubrí que el panel LCD es lo mismo hacer como mi monitor LG y también tenía el mismo tablero de control dentro de. Más mejor como eso significaría menos trabajo de montaje de la pantalla.  Luego continué tratando de encajar los todos los componentes del equipo dentro de la barriga de esta carcasa nueva.  Había un montón de plástico de corte, perforación y ajustes pero después de trabajo un día de, finalmente logré montar todo dentro de la caja.  Yo también compactarse el soporte de mi monitor LG y después de hacer algunos ajustes, lo han utilizado en el nuevo caso.  Para cubrir el enorme agujero en el lado donde sobresale la placa base, he utilizado algunos plasticard para hacer una cubierta temporal y utiliza la placa base original placa I/O para hacer un poco aseado. La placa de I/O de la placa base añade un poco de altura que no estoy contento con y quieren deshacerse de para que se vea un poco más elegante.

De enfriamiento:

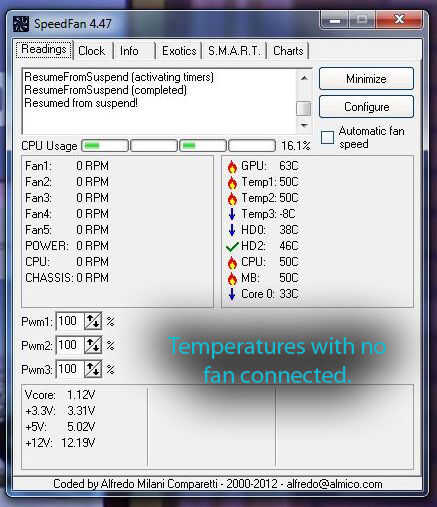

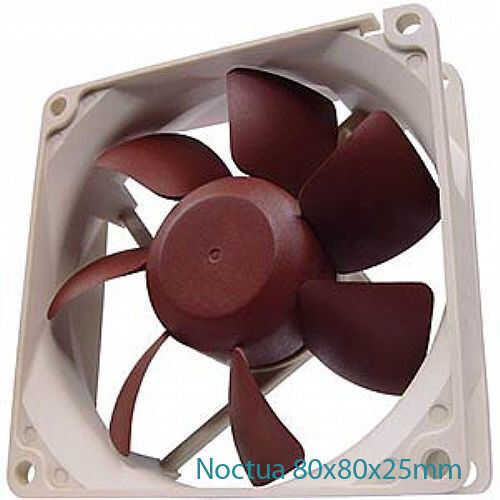

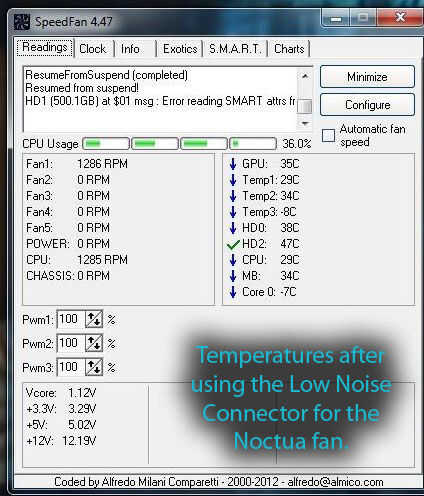

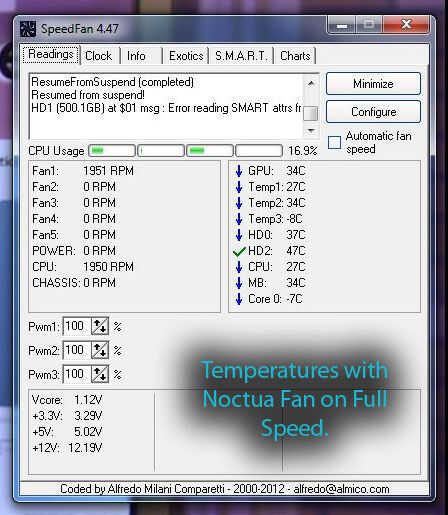

Para enfriar la CPU, he tenido que añadir un ventilador a la CPU como la CPU temp. rodar hasta 50 grados C sin programas que se ejecutan.  El único ventilador silencioso a un precio razonable que pude encontrar fue el 80x80x25mm de Noctua. El otro sin marca ventilador probé sonaba como un secador de pelo.  El Noctua también tiene un bajo nivel de ruido y conector de ruido Ultra bajo que reduce la velocidad del ventilador y el ruido.  He utilizado el adaptador de poco ruido.  Esto mantiene la CPU a un relativamente fresco C. 27Deg  Sobresalen del chasis pero otro compromiso.

Oradores:

Para los altavoces, he desmontado los altavoces USB powered y utiliza su tablero amplificador para conectar a los altavoces internos.  No absolutamente tan potente como un chip dedicado TDA pero bastante bueno.  Yo uso auriculares la mayoría del tiempo de todos modos.

Conclusión:

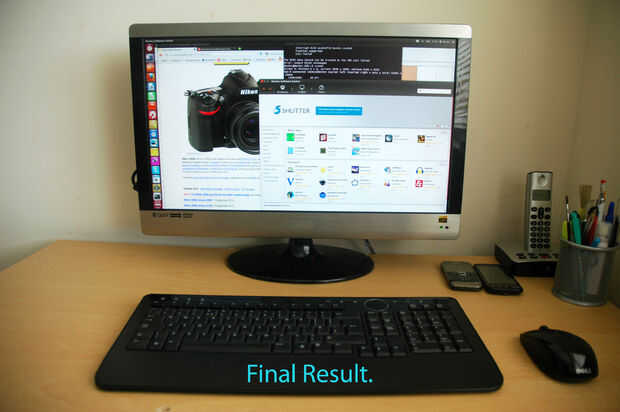

Después de haber utilizado la PC ahora durante varios meses, estoy bastante contento con los resultados aunque puedo hacer un mejor trabajo en el acabado.  También puedo operar la PC con un cable como el Motherboard, Tarjeta madre tiene integrado Wi-Fi y Bluetooth.  WiFi no es muy conveniente cuando tienes un NAS y necesitan transferir archivos de grandes tamaño.  Para mi mala suerte la LAN a bordo está atascada en 100 Mbps aunque se supone que trabajan a velocidades de gigabit.  Parece ser un problema con este chipset.  Curiosamente una tarjeta PCIe LAN con el mismo chipset trabaja a toda velocidad. Ninguna cantidad de correos electrónicos para Realtek o ASUS ha ayudado a resolver el problema y parece que no hay solución conocida.   Instalo una tarjeta PCI-e gigabit LAN pero esto estropea el aspecto de la PC y por lo tanto han decidido a vivir con los 100 Mbps.  También he overclockeado la CPU a 2,1 Ghz de 1.6 Ghz.  Cualquier más alto y el PC es inestable y se cuelga con frecuencia.   La cantidad de Ram usable también se limita a 3GB por razones conocidas para ASUS.

Etiquetas: DIY de todo, En una PC
