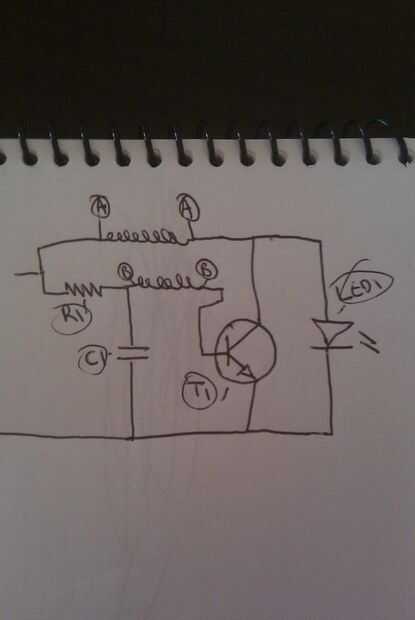

Paso 3: El circuito.
R1 es la única resistencia que quitó.
C1 es el condensador único que quitó.
Lo siento que se me olvidó etiquetar el transformador. Es el componente que ha sacado que parecía de un condensador con 4 plomos.
TRANSFORMADOR-
Se dará cuenta de los devanados del transformador están marcados A y B en mi dibujo.
Un par, si mide tendrá alrededor de 6 ohmios resistencia y tendrá más tiempo lleva (verá esto cuando usted desoldar fomr la Junta).
El par de B, si mide tendrá alrededor de 100 ohmios resistencia y tiene las puntas más cortas.
LED:-
Hay dos maneras de saber que pata del LED es el + y whih es.
-Lo del LED suele ser plana donde sale el cable. Si no la + laterales de LEDs tienen el cable más largo.
TRANSISTOR-
El transistor tiene tres patas.
Sujetarla con el lado plano hacia usted y las tres patas colgando hacia abajo.
La pierna izquierda (colector) será la pierna que se conecta a la parte superior o + lado del circuito.
La pata central (base) será la pierna que vincula a la resistencia.
La pierna derecha (emmitter) será la pierna que ata a la parte inferior o - lado del circuito.
Desde aquí tienes dos opciones...
