Almacén del dólar Joule Thief! (4 / 5 paso)

Paso 4: Protoboard o versión rápida y sucia. Elige tu propia aventura.

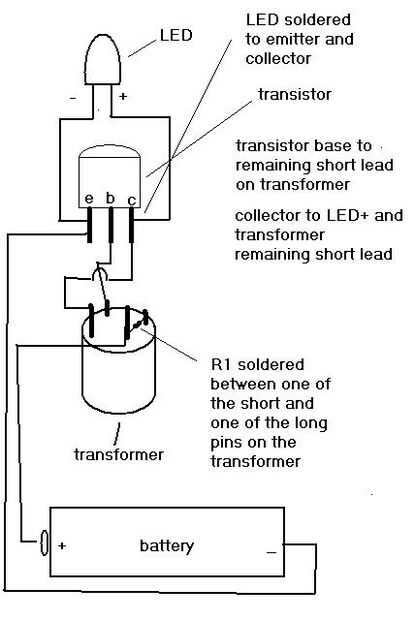

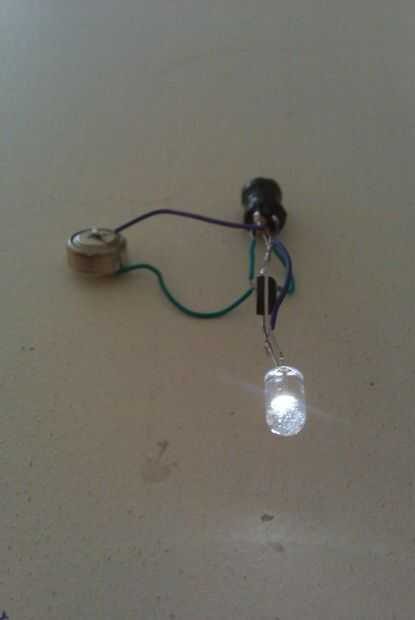

Estas dos fotos representan dos opciones diferentes. Si tienes confianza en tu ID de cmponent y habilidades de soldadura sólo puede echar un vistazo en el esquema y la soldadura hasta el Joule thief que se muestra a continuación. Esto fue hecha con sólo las partes que encontré dentro de la linterna (alambre y todo).

Si usted toma su tiempo que esto puede ser construido como un circuito muy pequeño. No recomendar nada de soldadura demasiado heaily o cortar las puntas de hasta que lo vea trabajar. Esto hará que desmontaje y montaje mucho más fácil.

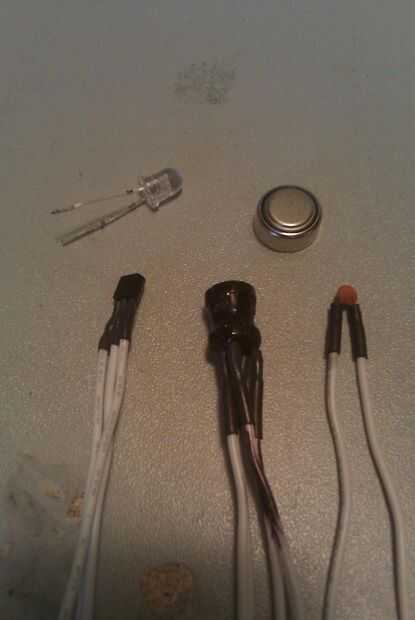

Si usted no es tan seguro yo les recomiendo agregar un poco de alambre sólido para todo el componente conduce de modo que protoboard este chico malo para arriba y jugar con los valores de resistencia diferentes y añadir algunos condensadores en lugares al azar y ver qué pasa!
