Paso 4: Circuito Simple
A menos que vayas a la ruta AVR, nuestro circuito va a ser muy simple.

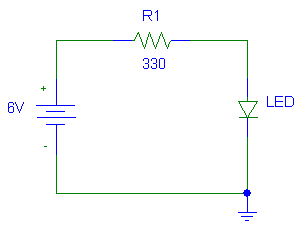

A continuación es un esquema de lo que vamos a hacer. Super sencillo. Sólo vamos a estar haciendo un montón de veces.
Para aquellos de ustedes que no son aprendices visuales, explicaré.
1) utilizamos la verruga de la pared para llevar la energía a la base de nuestro árbol.
2) enganchamos la línea positiva a nuestro switch.
3) del interruptor del corremos imán hilos de nuestros LEDs hasta el árbol y las ramas.
4) concedemos una resistencia hasta el final del alambre antes de la LED.
5) enganchamos la resistencia a la pata positiva (larga) del LED.
6) corremos otra longitud del alambre del imán de la pierna (corta) negativo del LED abajo a lo largo del árbol.
7) Conecte todos los cables negativos al extremo negativo de nuestro cable.
El número de cables, LEDs y resistencias depende de cuánto quieres hacer este proyecto. Usa 6 huevos y así tenía montones de cables.
(Y sí, puede utilizar un cable negativo común a lo largo del árbol para ahorrar espacio, pero requiere más de soldadura.
