Paso 4: La varita mágica

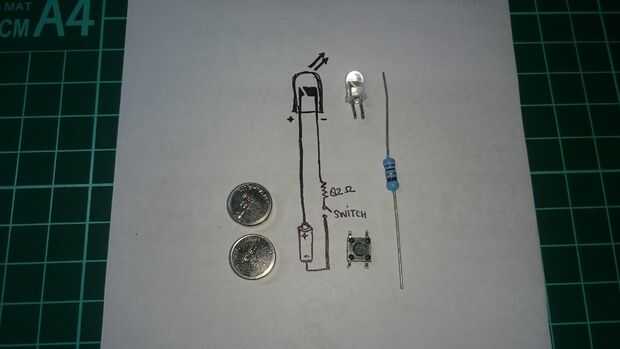

Lo que necesitamos para la Varita mágica :

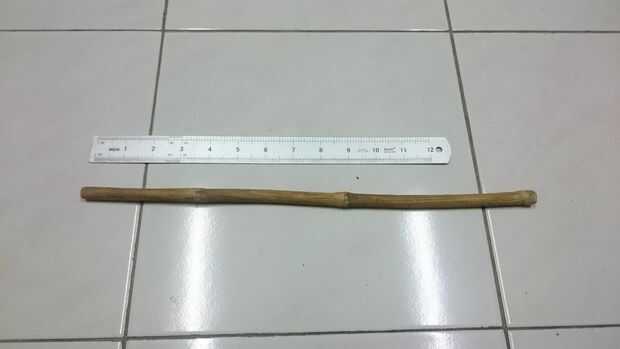

- Una varita para que (un palo en la longitud deseada de 10 "a 14")
- Transmisor del IR LED
- resistencia de 50 a 100 ohmios
- Dos o tres pilas de monedas (3V o 4.5V)
- Un pequeño interruptor momentáneo
- Algunos cables

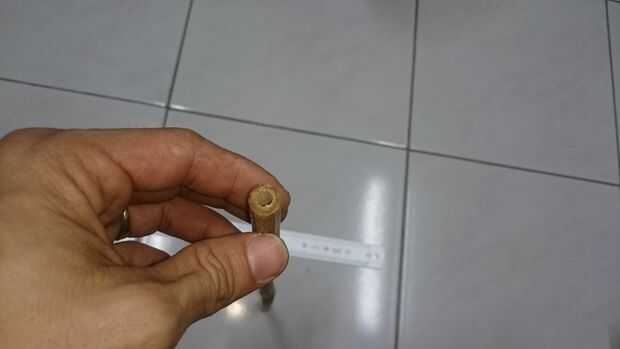

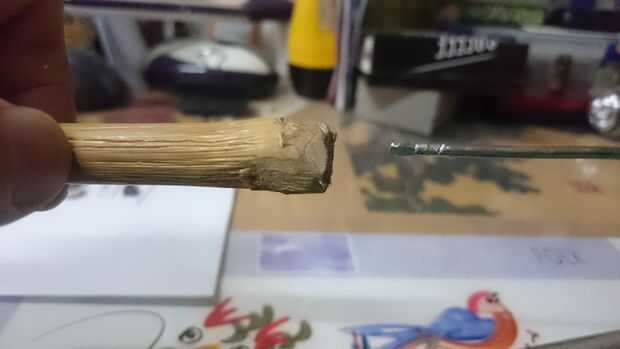

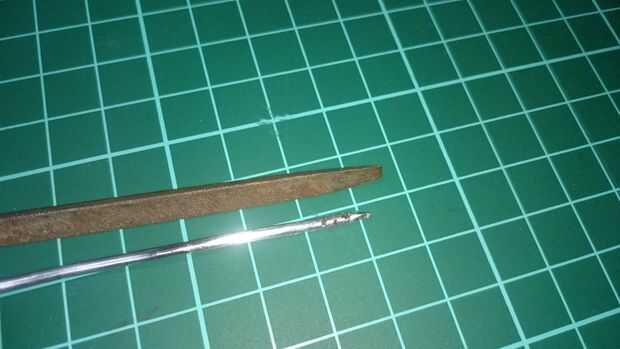

Gracias al bambú que tiene una parte hueca, pero todavía tenemos que perforar el centro sólido en cada nodo. Entonces hago un mini taladro de un alambre. Presentar uno de los extremos del alambre con varios cortes afilados. Hacer un movimiento circular con el cable para perforar a través de los nodos del bambú. Sí, no es fácil, pero es factible y he probado a ti ^_^

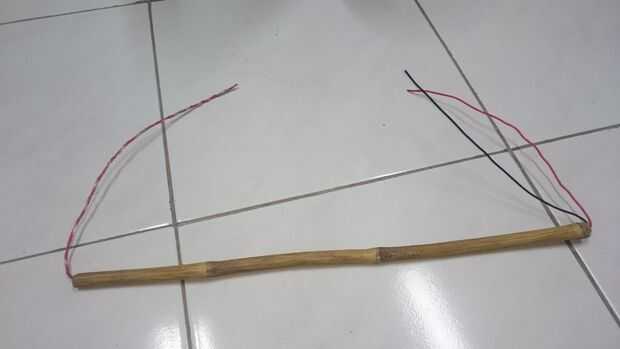

Obtener un par de cables a través del bambú. Tratar de encontrar un cables de calibre más pequeño. Retirar la chaqueta del cable negro para conseguir a través.

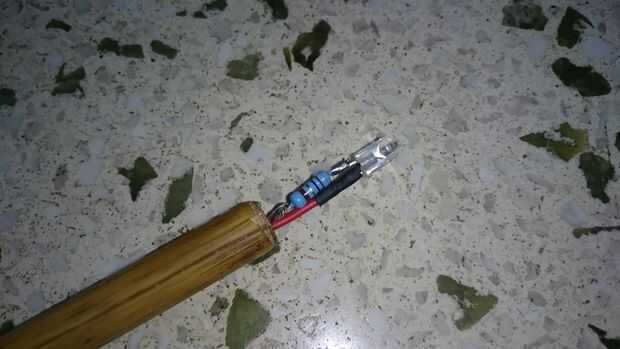

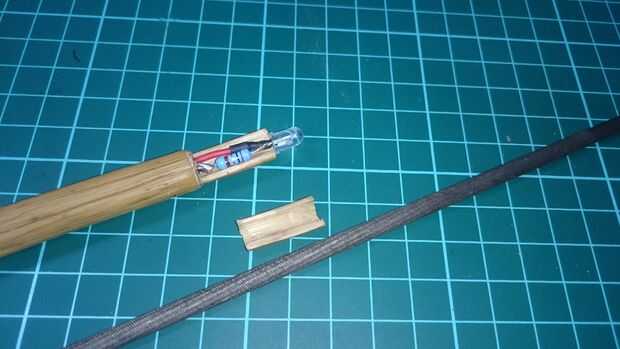

En la punta de la varilla de soldar el cable negro con el resistor y la resistencia de cátodo del emisor de IR LED (la pieza grande dentro). Luego suelde el cable rojo al ánodo del transmisor del IR LED (la pequeña pieza dentro). Poner un tubo del encogimiento del si es posible para evitar cortos. Debido a los gruesos cables usé, yo no podía empujar el LED. En cambio, me cortar otro trozo pequeño de bambú y había partido en dos en el diámetro. Luego presentar el interior para que la resistencia y los cables podrían caber dentro. Simplemente lo envolvió con cinta transparente.

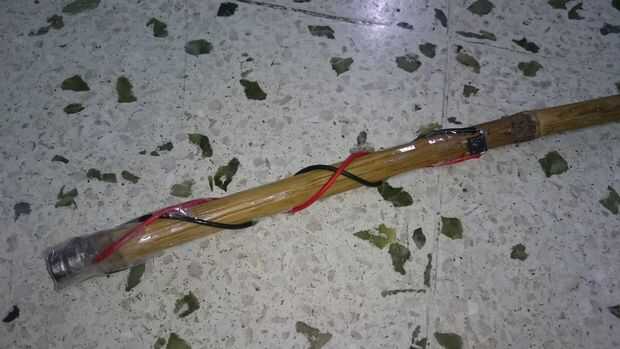

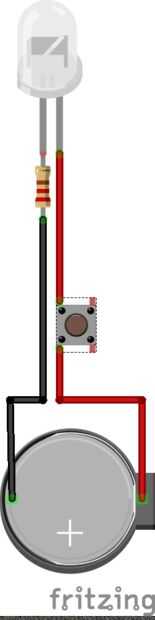

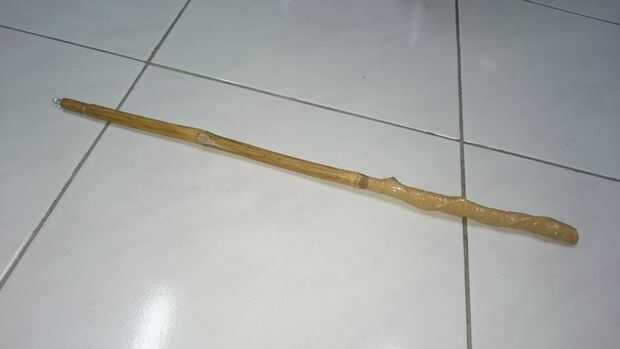

Ejecutar los cables en el extremo de la manija de la varilla en estilo zig-zag a la posición de mi puntero al sostener la varita. Soldar los cables a un interruptor momentáneo. Así que tienes los cables negro y rojo en el interruptor momentáneo. Ahora corte el cable negro en el extremo del bambú (el extremo de la manija). Apilar dos o tres pilas de moneda en serie (yo usé LR44) sobre un extremo del cable negro. Coloque el otro extremo del cable negro en la cima de las pilas. En resumen los cables van así, alambre de resistencia va al negativo de la batería. Positivo de la batería va al interruptor momentáneo. Desde el interruptor momentáneo, el cable va al pin del ánodo del transmisor de infrarrojos LED. Eso es todo. Enrolle los cables con cinta marrón para dar el mismo color con el bambú. Los cables de paso dan más arte a la varita y hacen un mejor agarre.

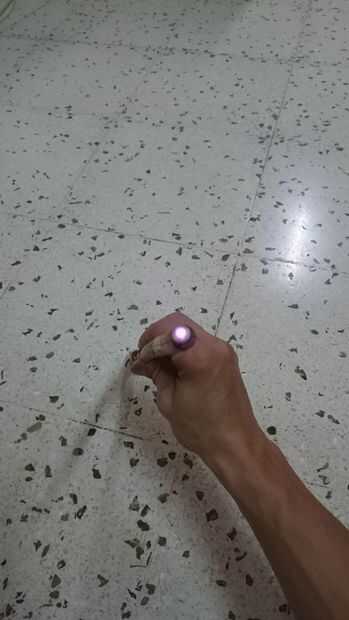

Para probar el circuito, abra cámara aprox. su teléfono punto la llevaron a la lente de la cámara. Presione el botón interruptor momentáneo. Si todo va bien, veremos que el led es brillante rosa luz. No podemos ver la luz con los ojos desnudos, pero la cámara del teléfono puede ^_^
