Alta alarma de calor (1 / 3 paso)

Paso 1: Conseguir algunas piezas juntos

Probablemente el paso más difícil e importante de cualquier proyecto es la selección de los cachitos. Si desea hacer esta alarma que se necesitaría:

Un Sensor de temperatura--usé uno llamado TC622EAT de Microchip para esto porque parecía listo para esta aplicación. Simplemente necesita una resistencia externa para ajustar la temperatura de su viaje y viene en un transistor como el paquete perfecto para poner en el extremo de un cable más largo y correr dentro de su congelador. Creo que la mayoría de sensores de temperatura trabajan sin embargo, apenas mientras que funcionan en el rango de temperatura adecuada y si no tienen el viaje conjunto característica, que sólo significa que tienes que ser un poco más creativo es decir añadir un relé o algo como eso.

Una resistencia--Sólo para ajustar la temperatura de la TC622. Hay una pequeña fórmula para calcular la resistencia necesaria para que la temperatura deseada del viaje en las hojas de datos en el sensor en la Página Web de Microchip.

Un Op-Amp, Este sensor de temperatura no salida de la corriente necesaria para encender la alarma que tenía para esto, así que un Op-Amp se utilizó como intermediario para que la alarma se apagará.

Una alarma--Aquí engañó y utiliza una ventana de alarma que compré de neumático canadiense para 1.50, después de remover algunas de las partes innecesarias de él.

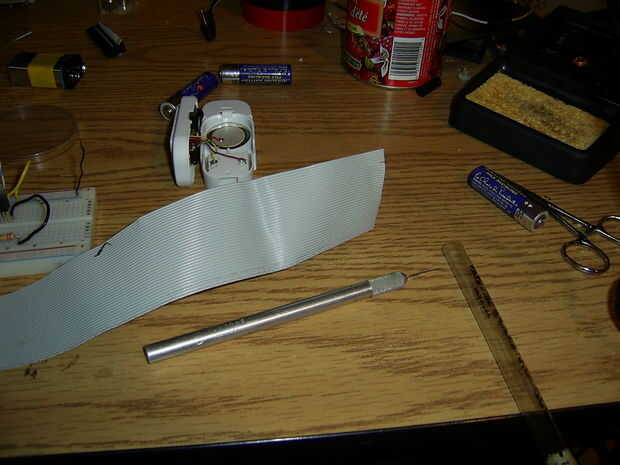

Misc Cable y algunas baterías--para el cable del sensor de temperatura, se utiliza un trozo de cable IDE, porque su plano para que pueda ir mejor entre el sello para el congelador y tiene un montón de ellos ahí no utilizados. el sensor de temperatura que tengo necesidades de aproximadamente 4,5 voltios mínimo, así que voy a utilizar 3 pilas AA.
