Paso 3: Montaje de la electrónica

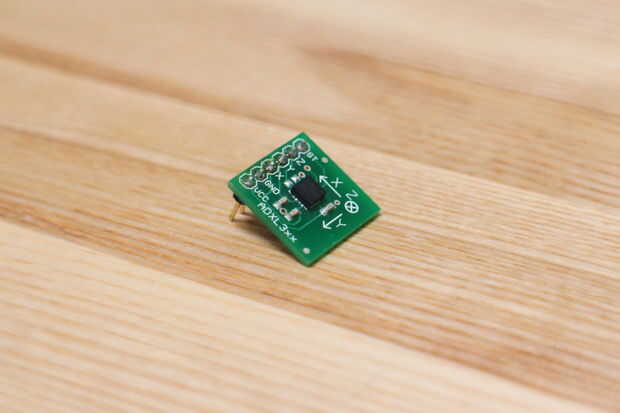

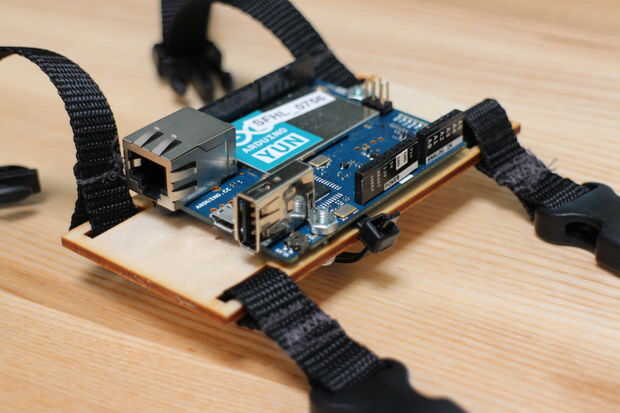

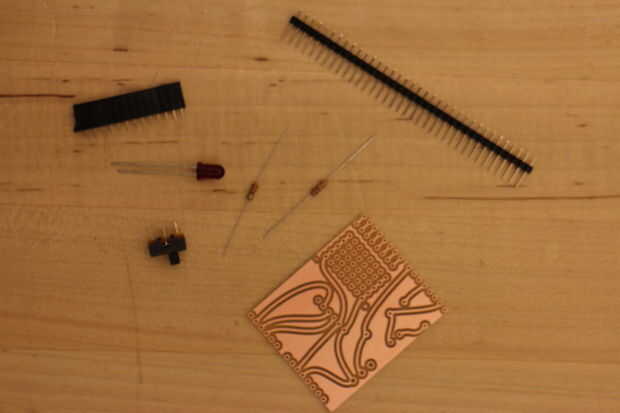

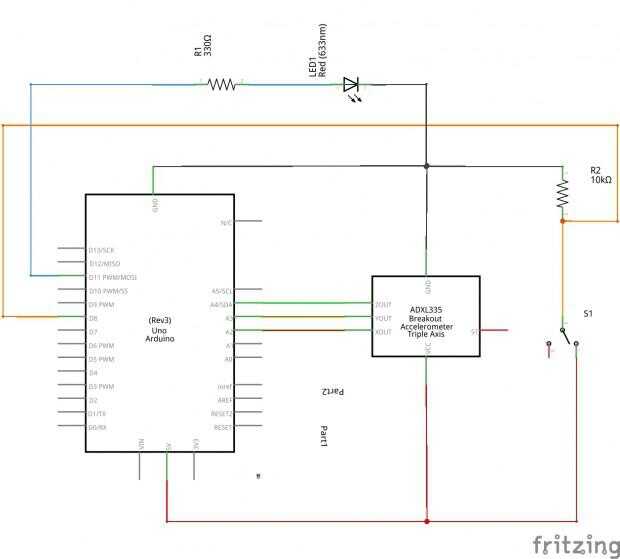

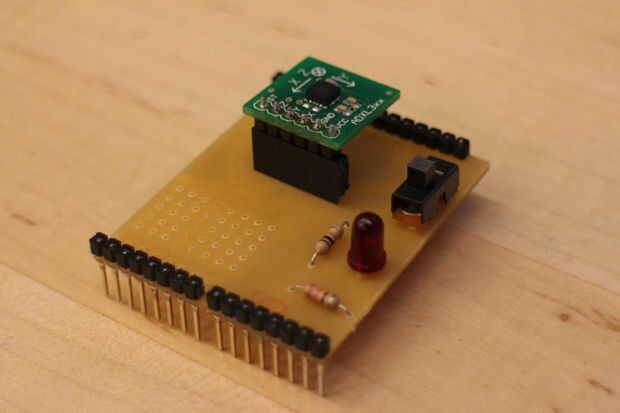

Además de la Arduino Yun, el circuito es relativamente sencillo. Es un acelerómetro, un interruptor y un LED. El acelerometro es lo que detecta el movimiento del brazo. El interruptor es para desactivar la funcionalidad de captura del sistema. Sin ella, cada vez que mi mano estaba en posición vertical estaría tomando imágenes de vídeo. Por lo tanto, tendría un montón de imágenes de reajustar el casco o rascarse la cara. No la cosa más entretenida para ver. El LED fue utilizado para la depuración de código.

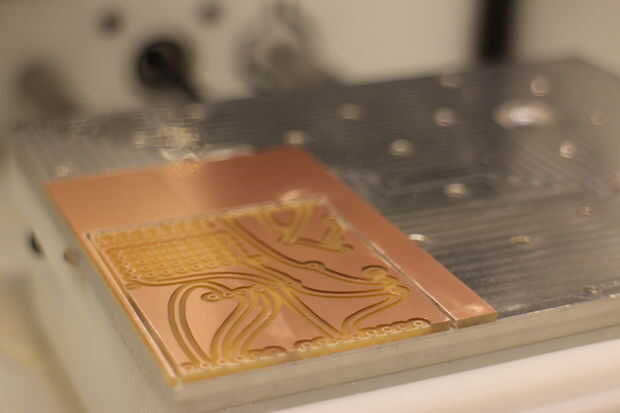

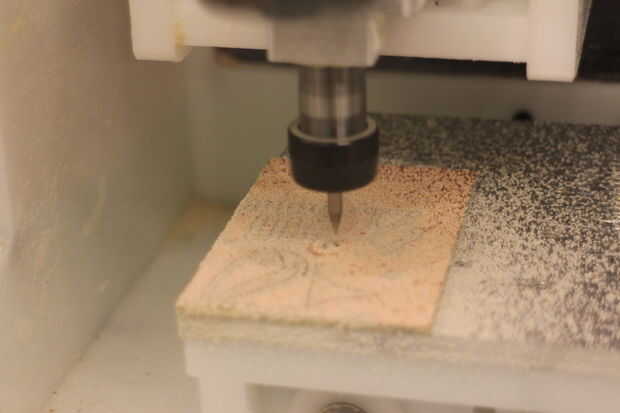

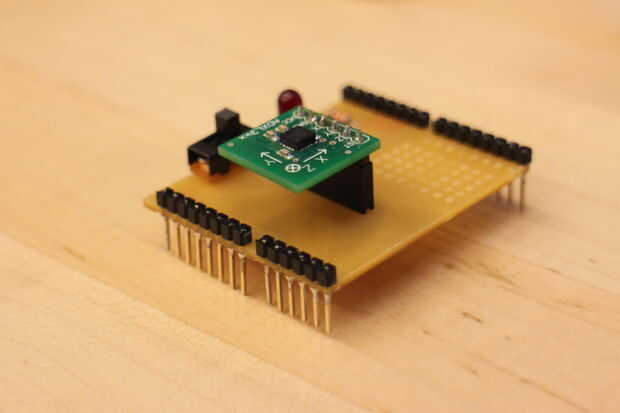

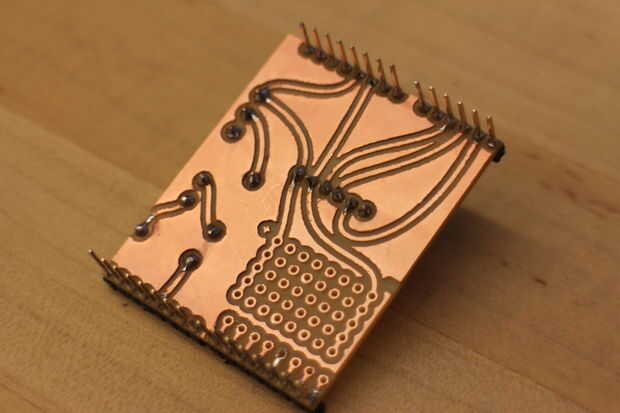

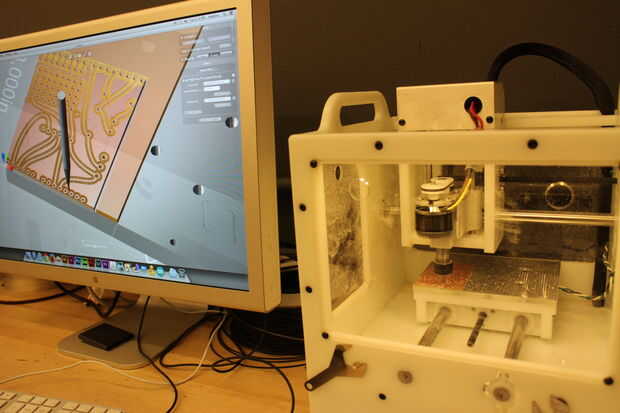

En mi trabajo, sólo habíamos recibido un Othermill para el fresado de placas de circuito. Así, por supuesto que tuve que hacer un escudo de Arduino para la cámara alta de cinco. También encontré las huellas curvas que se pueden hacer en Fritzing. Así, por supuesto que tuve que hacer un circuito impreso con un montón de huellas curvas.
Aquí están los archivos gerber para reproducir el escudo.
