Alta corriente oscila calabaza controlador de LED (2 / 3 paso)

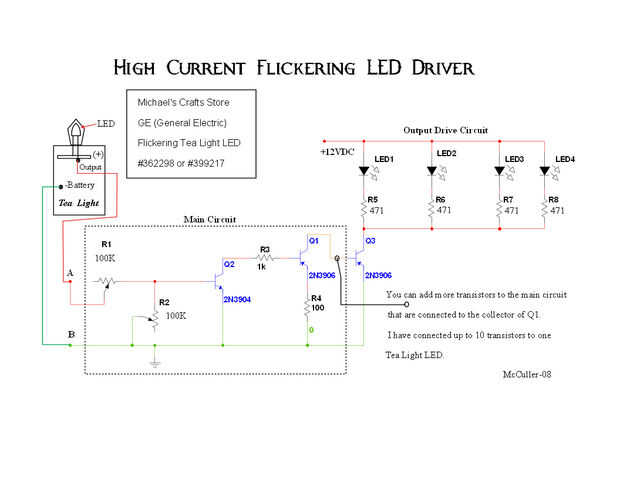

Paso 2: Diseño de circuitos

La luz del té produce el pseudo aleatorio parpadeo llama simulación variando la tensión y la corriente del LED. La salida de LED de luces de té (+ ánodo conductor) conduce la corriente de los transistores BJT que parpadeo de la salida del LED. Para que la salida de LED parpadeo te necesita ajustar la resistencia variable R1 y R2 a una posición que no se sature la salida de los transistores
pero para hacer el parpadeo del LED como el LED de luces de té. Un buen punto de partida para R1 es de 50K ohmios y R2 es de 20K ohms. El LED de salida controlador 2N3906 tiene un máximo que IC 200mA y que puede reemplazarse con PN2907 para un IC máxima de 800mA.
El resistor Rx puede cambiarse para controlar la corriente y voltaje en la salida del LED. Yo utiliza 471 ohmios para Rx para producir una máxima corriente de 25mA en cada LED.
Puede instalar muchas secciones de conductor de salida para producir más lúmenes de luz parpadeante.

El diseño del circuito hace un efecto de llama de vela simulada para conducir alto LED actuales, otras cargas corriente altas o HBLED, etc..
