Paso 3: Cómo funciona

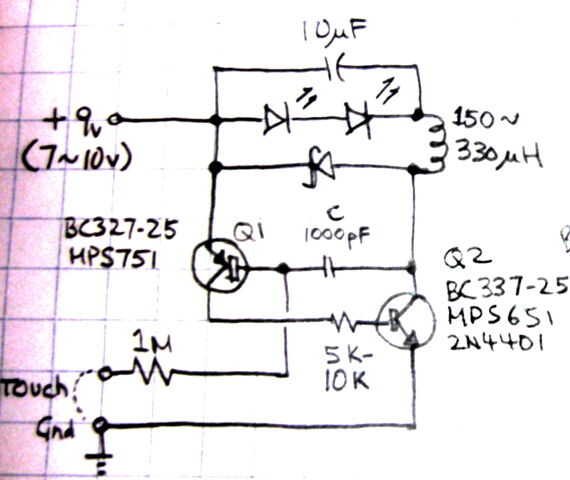

El circuito comience a operar cuando la humedad del dedo activa transistor Q1, que pasa Q2. Corriente de la batería se dibuja a través de 2 LED, la bobina, a través de Q2 y a tierra.
C el capacitor 1000pF fuerzas Q1 y Q2 que saturar - y mejorar la eficiencia. Ya que los 2 LEDs sólo requieren 6.5v para iluminar, la bobina acumula su carga con el exceso de (9-6.5 =) 2.5 voltios.
Condensador C corta los transistores cuando la bobina se satura y colapsa su campo magnético. Esto proporciona tensión que atraviesa el diodo para mantener el LED encendido.

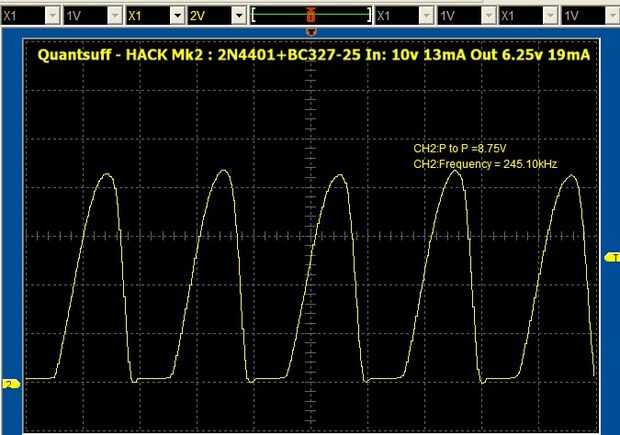

La traza del osciloscopio muestra cómo este ciclo repite una y otra vez, casi 1/4-millones de veces un segundo!
Como resultado, poder sólo se extrae de la batería 1/2 el tiempo, mientras que la bobina 'recicla' el exceso de energía las otras veces. Así que los LEDs mantienen el brillo completo sin drenar la batería continuamente.
