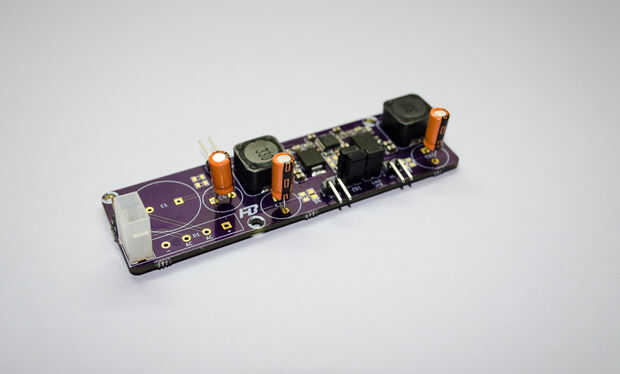

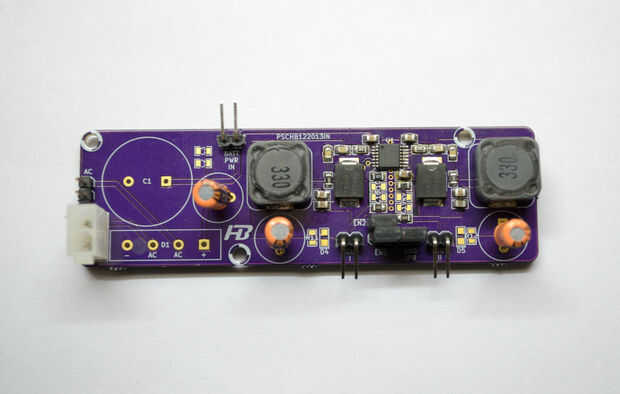

Editar Feb de 2014: Fotos de la nueva revisión agregado. También la Junta muestra polaridad inversa para Vout-II. Esto es lo que ocurre cuando se crean tablas en 1:00. El '+' y '-' debe ser cambiado. Ves que una fuente negativa en Vout-II con lo que la Junta es a partir de ahora.
Editar diciembre de 2013: Unidos son los Gerbers y archivos PDF para un tablero con conectores hembra USB en caso de que desee utilizar esta fuente de alimentación para conectar a dispositivos tales como los sistemas MCU RPI o independiente. Recuerde que USB admiten un máximo de 1A actual a través de sus pines.
Un pedazo de Consejo y una advertencia del tipo: se trata con altas corrientes y tensiones aquí (sobre todo si utilizas transformadores a tensiones a este sistema de alimentación). Por favor tenga cuidado y no me gustaría ver que haz zapping. Si no está seguro acerca de ciertas conexiones, no lo hacen. Lectura e investigación sobre él. ¡ Haga preguntas! Desconecte toda la alimentación a la tarjeta antes de la Asamblea. Entender qué salidas te va a leer y donde. A pesar de las tensiones de salida pueden parecer baja son salidas de alta corriente que pueden todavía dar sacudidas desagradables Si tocar y actuar como carga. Cortocircuito de las salidas. A pesar de que este dispositivo tiene protección construido en él, su nunca una buena para probar y ver si funciona. No soy responsable de tus acciones con este proyecto que puede aterrizar en la sala de emergencia.
Este chip en particular fue seleccionado debido a su alta eficiencia. Esto juega un papel fundamental cuando el sistema tiene que estar siempre. Esto también es muy útil cuando el sistema entero es alimentado a través de una batería. El TPS54383 también cuenta con una protección de la sobreintensidad de corriente (hard-wired a 3.5A aquí para la salida 2 y 4,5 para salida 1), un arranque donde salida 2 comienza después de 1 de salida ha alcanzado el Reglamento completo.
