Paso 1: Etapa de diseño
Este voltajes de salida para mi diseño particular eran 12V y 5V. No se trata de un proyecto de diseño de protoboard y tendrá que conseguir una adecuada PCB hecho. Oh y usted necesita conocimientos de soldadura. También he incluido los archivos Gerber CAM para la Junta. La imagen que se muestra arriba es un más viejo diseño y un nuevo diseño es incluido aquí.

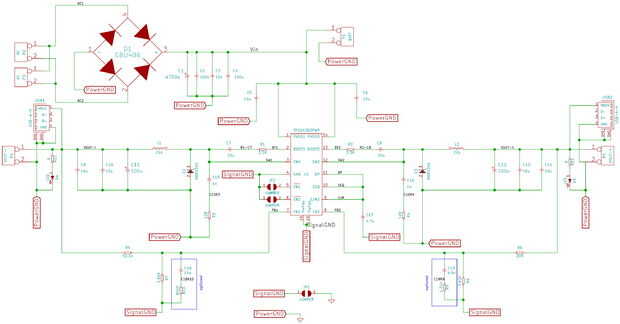

Primero para arriba, el circuito. Esto está tomado de la referencia esquemático en la hoja de datos (aunque algunos de los valores mencionados en la hoja de datos eran un poco apagado y tuve que ajustar en la simulación). Simular este circuito en el software de TINA9-TI de TI que está disponible libremente del sitio web de TI (ficheros de simulación se incluyen aquí). También tengo unas pocas consultas respondidas a través de su comunidad de TI e2e y eran muy servicial y muy rápido con sus respuestas.
Quería todo el circuito de corriente alterna de potencia y por lo tanto, usted verá un rectificador de puente completo y algunos condensadores suavizados (C1, C2, C3 y C4). Lo que no ves aquí es un transformador toroidal que camina abajo de corriente CA a sobre 18V AC. Todo este sistema funciona con una batería como una fuente de entrada también. Recomiendo recargables NiMh o Li-ion los puesto que por lo general tienen mayor capacidad actual. De hecho, la razón de seleccionar este chip era su alta eficiencia (85%) factor que desempeña un papel significativo siempre en fuentes y alimentado con una batería.
Como se puede ver en la imagen, hay un conector USB aquí que no está incluido en el nuevo diseño. Puesto que mi diseño anterior tenía un Raspberry Pi y un disco duro, aunque un conector USB serviría como un conector de alimentación agradable.
Componentes clave del diseño
Para cada salida aquí son los componentes clave que decidirá el voltaje de salida,
- L1 y L2 - Inductor valores varían según el voltaje de salida deseado (47uH para 12V, salidas 22uH para 5V y 3.3V)
- Red de la regeneración sobre los pasadores del FB, R5, R7 y R6, R8
- De 12V - R5: 51.1K, R7: 3,83 K
- Para 5V - R5: 20K, R7: 3,65 K
- Para 3.3V - R5: 20 K, R7: 6,34 K
Aunque estos no son valores de los componentes estándar, son fácilmente disponibles a través de grandes distribuidores online como Digikey, Element14 y Farnell. Yo tengo la mía a través de RS componentes. También se podrían utilizar potenciómetros de ajuste pero la placa no lo soporta y tienen tolerancias de más del 5% que podría desestabilizar a la salida.
Debe a la necesidad de surgir la energía fuente se puede encender y apagar con un microcontrolador a través de los pines del chip EN1 y EN2. Estos son activo bajo lo que tienen que ser tirado a 0V para que sean activos. Para una fuente de siempre, estos pines necesitan estar conectado a tierra (a través de jumpers en la placa). Se marcan en el tablero.
Componentes opcionales
C4 no es necesario para los voltajes de salida mayores. Sin embargo para los voltajes de salida baja (debajo de 5V normalmente) necesita esto. Los condensadores C9, C10, C13 y C14 también son opcionales, pero yo he usado aquí. Mismo ocurre con la red RC en el divisor del voltaje en los pines de FB1 y FB2 que se utiliza principalmente para reducir el zumbido a la FBx de pin del chip. El PCB de todas formas tiene marcadores de posición para estos si desea utilizarlos.
