Paso 2: Diseño de PCB
El tablero tiene dos planos de tierra que están conectados a través de un puente. Esto se hace principalmente para aislar los lados señal y energía. Motivos de poder podrían hundirse mucho ruido y esto interferirá con el lado de la señal del chip. Por lo tanto, los dos de tierra planos.

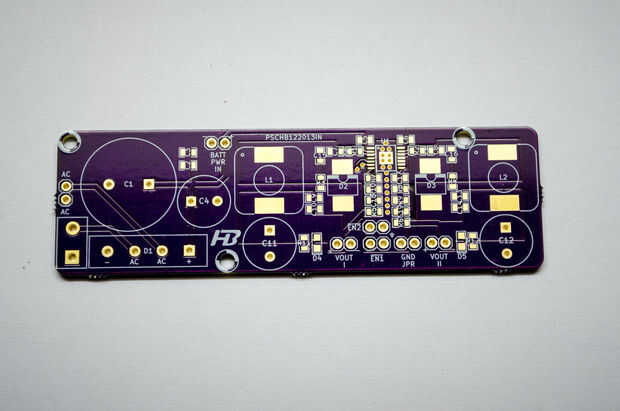

La Junta que se muestra en la imagen aquí se basa en un más viejo diseño. La nueva pensión aquí es más pequeño en tamaño y sigue las mismas consideraciones de diseño del tablero como el kit de evaluación disponible de TI para este chip.

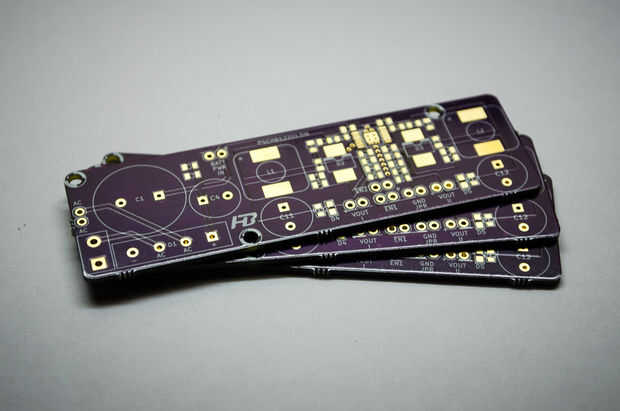

También se incluye aquí es una edición poco alterada (con la palabra 'Instructables' en los archivos) que incluye un espacio de conector USB para sacar energía. Esto es especialmente útil cuando accionar dispositivos tales como los sistemas MCU frambuesa Pi o independiente. Usted puede de curso dejo esta parte despoblada si usted no lo necesita. Esto hace que el tablero un poco más grande. Tamaño del tablero es ahora 3,62 x 1,26 pulgadas. Recuerde que USB admiten un máximo de 1A actual a través de sus pines.
