Paso 3:

Mi regulado Joule thief que suministrar con una pila AAA. Es capaz de trabajar con la batería, que es ~ 0.35 V. La tensión de salida puede variar de 1.5 a 16V. Si se necesita una fuente de alimentación, que debe trabajar con tensiones de alimentación baja, pero no debe entregar grandes corrientes, - el circuito propuesto es la solución ideal. Si no se desea el fuente de ruido (oscilaciones alrededor de un valor), puede colocarse adicionales del filtro LP (pasa-bajos) o regulador LDO. Puede ajustarse la tensión de salida del ladrón de Joule regulado por lo que es lo suficientemente alto, para permitir el LDO a trabajar en el régimen adecuado. De esta manera sobre el transistor de paso de la LDO la caída de tensión debe pequeño y la eficiencia energética se mantendrá una vez más alta.
Para estimar el poder conducir las capacidades del circuito propuesto, hice el siguiente experimento:

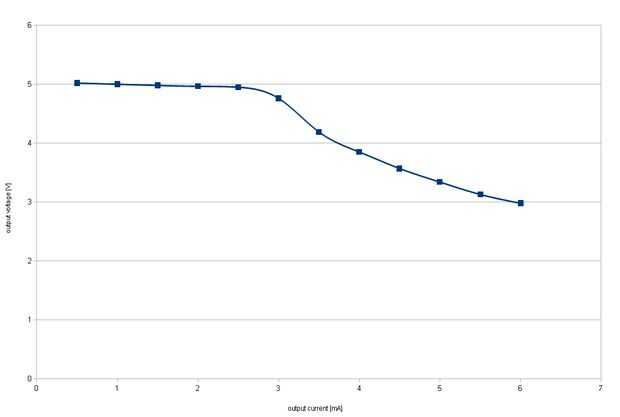

He cargado el circuito con un potenciómetro. He ajustado la tensión de salida para ser 5V cuando la resistencia de carga es de 10 KOhm (0.5mA actual), y medir el voltaje de salida y el flujo a través del resistor de la actual carga diferentes valores de resistencia, hice el siguiente gráfico. Allí se puede ver que el circuito entrega hasta 3mA corriente en voltaje de salida relativamente estable y aún más la tensión de salida baja. Por supuesto esta curva es válida sólo para mi aplicación particular y puede diferir mucho de otra, pero muestra un comportamiento común, que la aplicación de este circuito tendrá. El punto de la curva (en mi caso ~ 3 mA) es el momento, donde la energía entera insertada en el condensador de almacenamiento de información se entrega como potencia en la carga y la conmutación del disparador de Schmitt se detiene.
