Alta eficiencia regulado Joule thief (4 / 4 paso)

Paso 4:

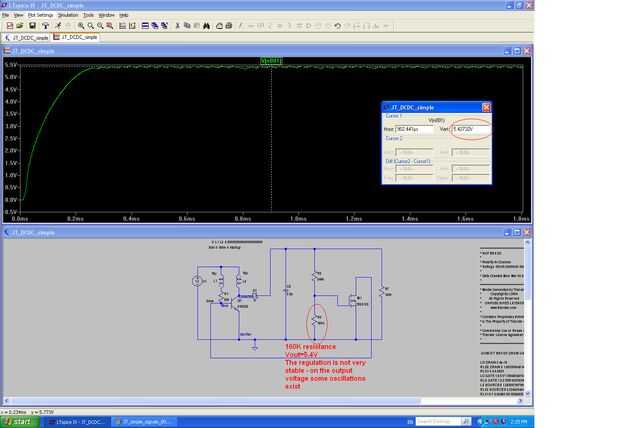

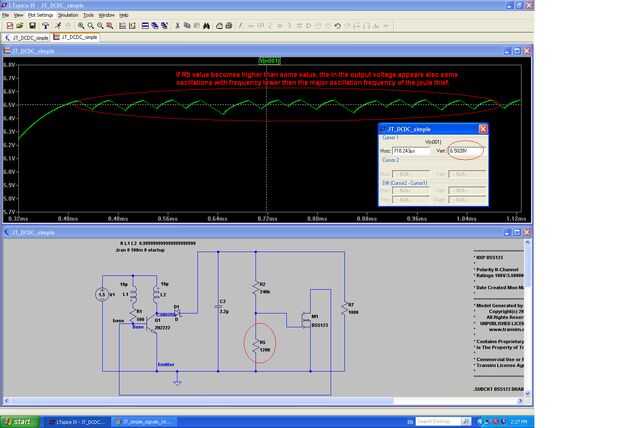

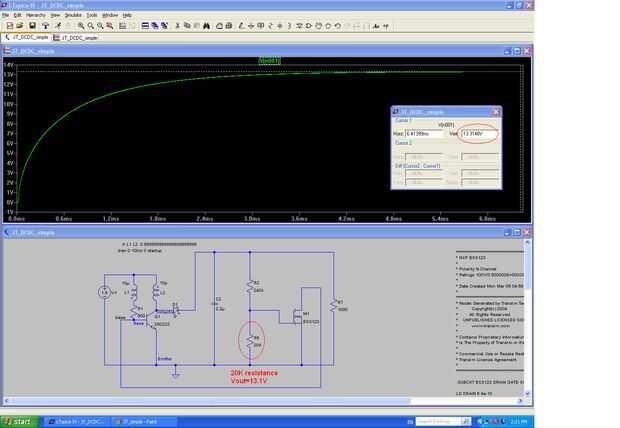

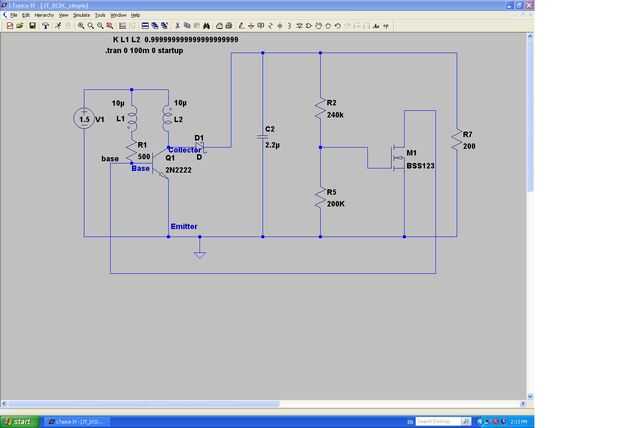

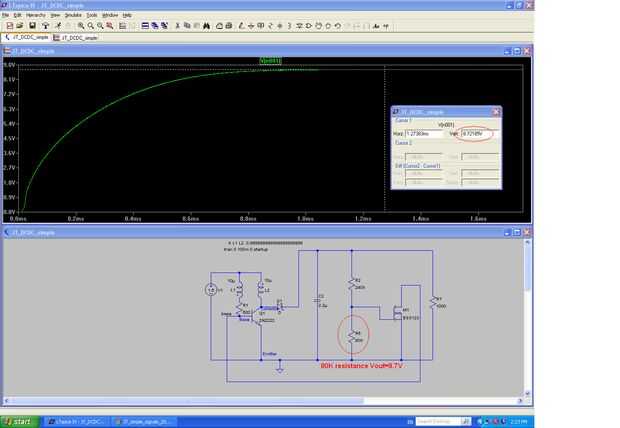

Después de algunas discusiones que decidí probar a simplificar el circuito. Encontré la siguiente solución - simplemente quita el disparador de Schmitt y había conectado a la puerta del conmutador NMOS directamente en el punto medio del divisor de tensión resistivo. Como se mencionó antes, este divisor puede reemplazarse por un solo potenciómetro (270 KOhm). Con su ayuda el cociente de la división se puede cambiar, así ajustando la tensión de salida. La tensión en la puerta del conmutador NMOS queda cerca el Vth (voltaje umbral) del conmutador NMOS. El nuevo esquema y algunos resultados de simulaciones pueden verse en las fotos. Allí se puede ver que para algunos valores de resistencia, la oscilación de baja frecuencia, que fue causada por las transiciones de disparador de Schmitt en su tensión de umbral desaparece. La tensión de salida es más suave. Puede ser con el tiempo que se deriva más del voltaje generado por la versión anterior (con el disparador de Schmitt). Resistencia de algunos valores, en la aplicación más simple, pueden ser visto oscilación también baja frecuencia, que amplitud no es tan estable como la versión de disparador de Schmitt.
Hay una manera de aumentar la eficiencia de la versión de disparador de Schmitt. Se puede usar cuando se necesitará mayor potencia, lo que significa que la resistencia de base será relativamente pequeña y la DC actual que fluye de la fuente al nodo de tierra a través de esta resistencia y el interruptor NMOS durante la fase activa no podría ser alta. La solución es romper la trayectoria de la corriente por el uso de interruptor PMOS adicional colocado en serie con el resistor de base, con la fuente conectada a la fuente de desagüe conectado al terminal superior de la inductancia L1 y puerta conectado a la salida del disparador Schmitt. Así: Cuando la base de lo BJT es puesto a tierra por el NMOS interruptor, el interruptor PMOS estará abierto y ninguna corriente continua le pas a través de Cuando la salida del disparador Schmitt tiene estado lógico bajo el PMOS se cerrará y conectará la terminal inferior de la inductancia L1 a la fuente de suministro, lo que corresponde a la fase activa de trabajo. Para poder utilizar tensiones de alimentación pequeño (< 1, 5V) en este caso el PMOS interruptor debe él lo elegido, que tiene bajo Ron (resistencia "ON" del interruptor) y baja Vth (voltaje de umbral). Normalmente los dispositivos DMOS satisfacen estos requisitos. Podría utilizarse también JFET transistor. En este caso el resistor de base podría incluso omitir.
Como conclusión, ambas versiones pueden utilizarse para aplicaciones donde el ruido de la fuente no es importante. La tensión de salida puede ajustarse a un valor definido por el uso del potenciómetro y tendrá algunas oscilaciones alrededor de este punto de operación. Debido a la frecuencia de oscilación es relativamente alta (más de 50 KHz), JT regulado podría utilizarse también para el suministro de dispositivos de audio. Si necesita mayor rendimiento de ruido, entonces filtrado de la tensión de salida debe ser implementado.
