Paso 4: Tiempo de construir!
Sólo algunos indicadores específicos de mi proyecto:
En reagrds al circuito:

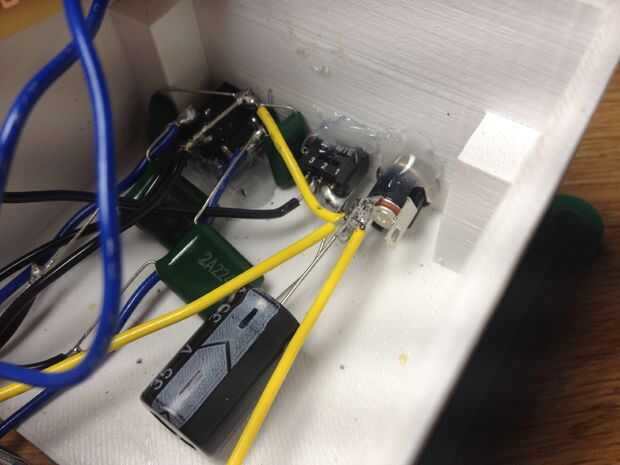

-SOLDADURA DE LOS CABLES PARA INTERRUPTORES Y TOMAS ANTES DE INSTALAR EN EL RECINTO!!! Las tomas y los interruptores sirven para encolar en su lugar para asegurarlos. Si se olvida de soldar los cables a la toma y ya han pegado en su lugar puede condujo a algunos torpes y difíciles de soldar. Ahórrate algunos dolor y pensar a través de los pasos primero o incluso hacer una lista de pasos que usted tendrá

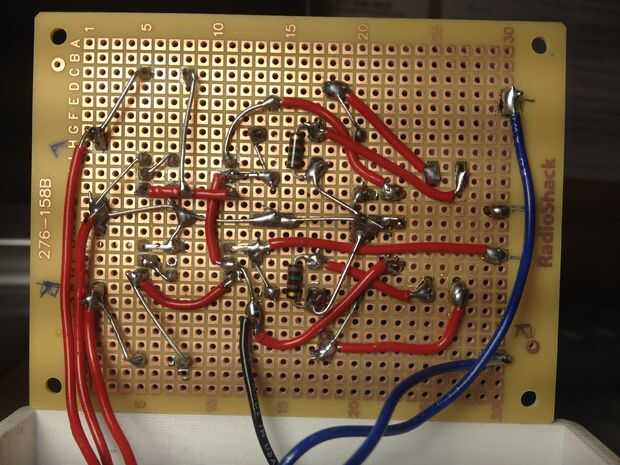

-La Junta perf (obviamente) no tiene huellas como un PCB. Esto significa que tienes que ejecutar los rastros usted mismo. Una buena manera de hacer esto es no cortar los cables de los componentes cuando soldamos en y dóblelos a donde las conexiones tienen que.
-Al hacerlo punto a punto de cableado como se hace aquí Asegúrese de que hay una firme conexión mecánica entre contactos eléctricos antes de aplicar soldadura
-No sobrecalentar los componentes (conocimiento común)

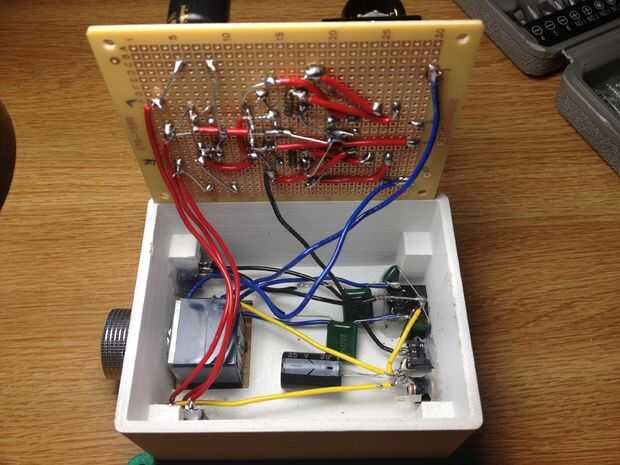

-Asegúrese de ver el espacio libre entre el pote de volumen y las conexiones en el tablero de rendimiento por encima de él para que todo se encajan correctamente.

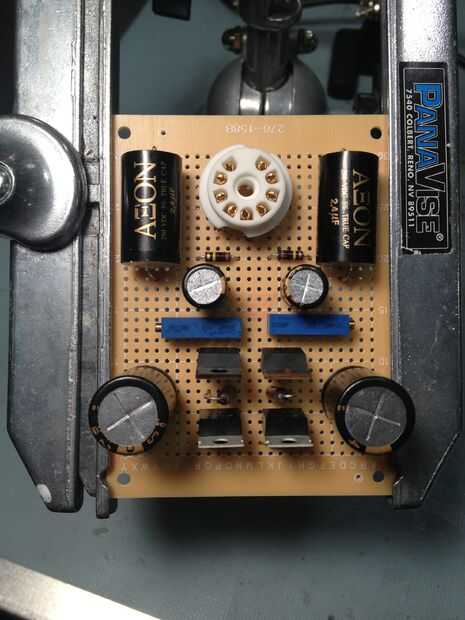

-Los agujeros para los pernos para el zócalo del tubo tendrá que ser ampliada. Esto podría quitar la almohadilla completamente pero puede doblar los pines zócalo sobre a dura otra almohadilla.

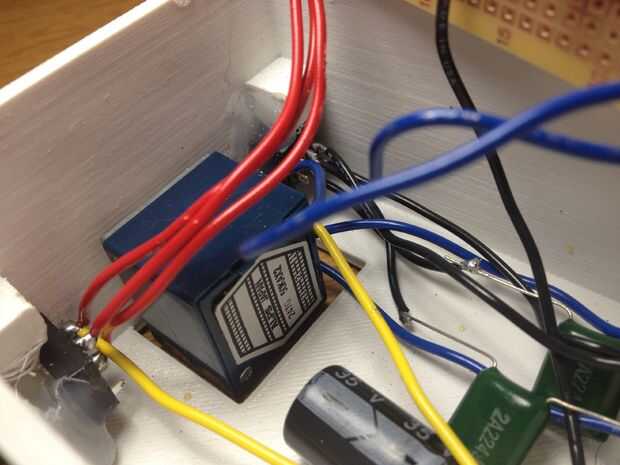

-Los condensadores de filtrado y alta corte se sueldan a sus respectivos conectores en comparación con el mismo tablero de circuito
En lo que respecta al recinto:
-ABS se derrite. Cuidado de soldadura

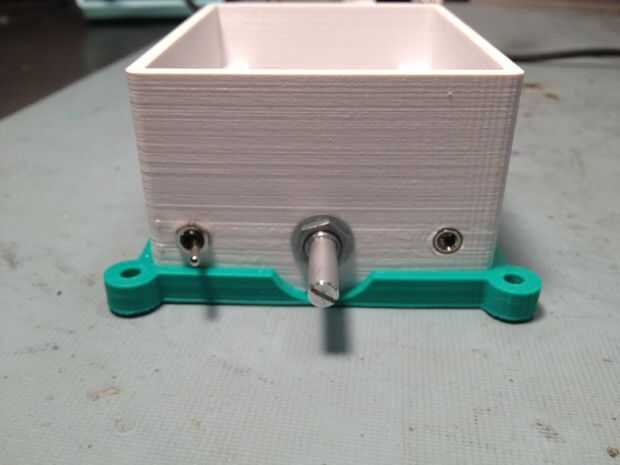

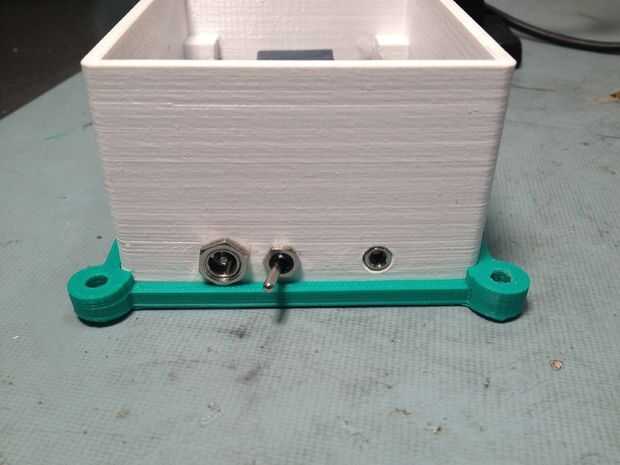

-Los agujeros para los componentes que deba ser presentada hacia fuera un poco más grande en el orden de los componentes para
