Paso 4: Conectar los LEDs a la placa de circuito de la luz-viviendas

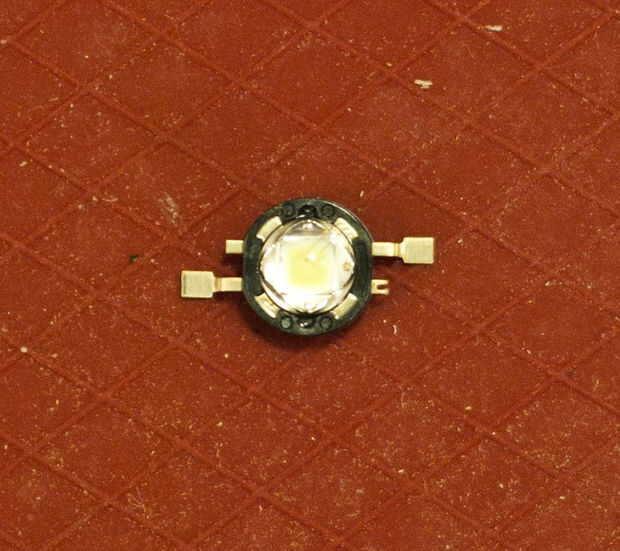

Paso 1: Determinar los terminales positivo y negativo del LED. Revise la hoja de datos del LED ( http://www.seoulsemicon.com/en/product/prd/zpowerLEDp4.asp - número de pieza W42180). En los LEDs que tengo, un signo negativo se inscribe en el labio superior del borde del plástico negro del LED, y el lado negativo también tiene una protuberancia de split-metal (esto es el cátodo, o la marca terminal negativo).

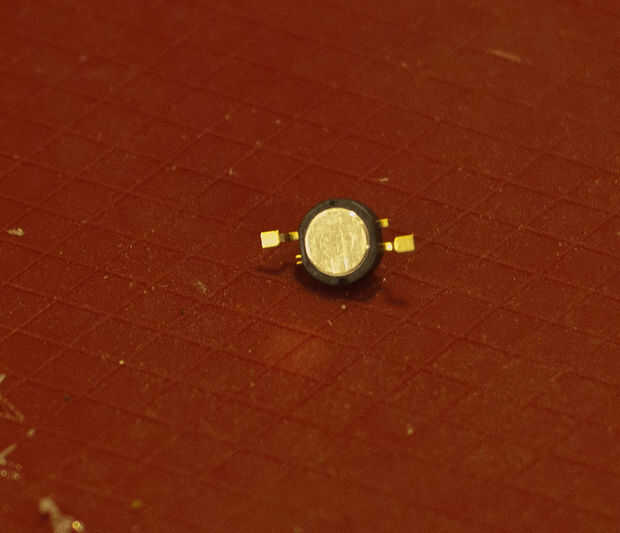

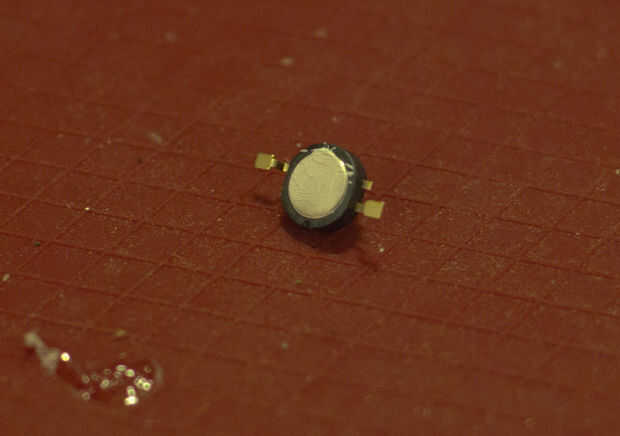

Paso 2: Extender una capa muy fina de pasta térmica en el slug (metal base) del LED. No te pegar en las patas de lo LED o la cúpula claro.
Paso 3: Colocar el LED en la placa de circuito impreso (PCB) de la luz de la vivienda, que empareja la pata positiva al primer terminal positivo-etiquetada del PCB (el signo más cercano a la abertura grande en la PCB +).
Paso 4: Repita para los LEDs restantes. La pata positiva del LED sucesivos debe ser conectados a la pata negativa de los anteriores LED. Se trata de cómo conectan en serie.
Paso 5: Verifique que la lente se ajusta sobre el LED.
Paso 6: La soldadura de las patas de los LEDs a la PCB, teniendo cuidado de no sobrecalentar los LEDs. Asegúrese de que los LEDs estén sentado plana contra el PCB y que la soldadura fluya sobre las almohadillas de PCB, así como las patas del LED. Si no tienes una mala conexión (potencialmente perder energía y causar parpadeo o fracaso).
Paso 7: Asegúrese de que la lente quede todavía. Si no, vas a tener que desoldar el LED desalineada para ajustar sus posiciones.

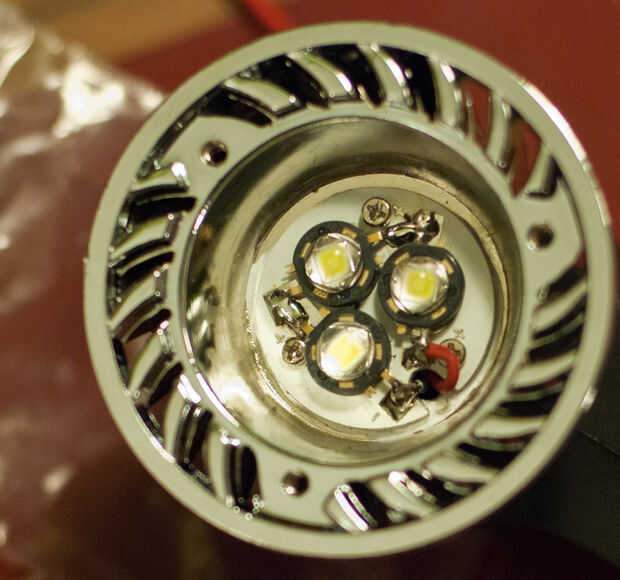

Paso 8: Aplicar una capa muy fina de pasta térmica en la parte posterior del PCB. Colocar el PCB en la luz de la vivienda, alineando los tres orificios pequeños y el orificio del cable grande.
Paso 9: Tornillo de la placa hacia abajo usando el más pequeño de los tornillos que vienen con la carcasa del foco.
