Paso 5: Recorte el controlador, a continuación, suelde un conector de alimentación y los LED

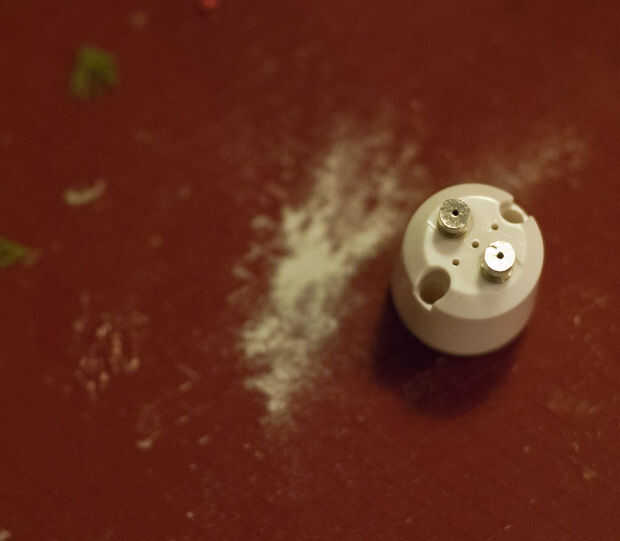

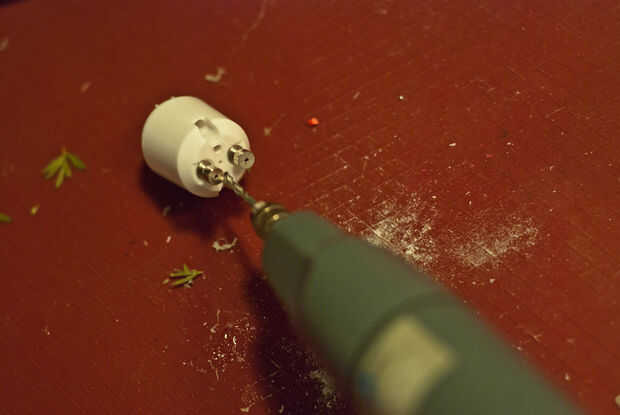

Paso 1: Haga dos orificios en la parte posterior de la parte blanca de la vivienda.

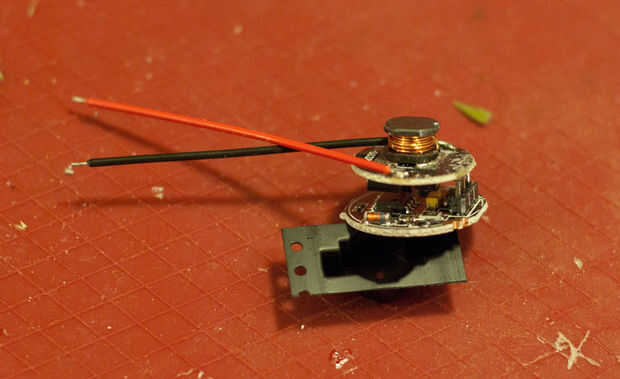

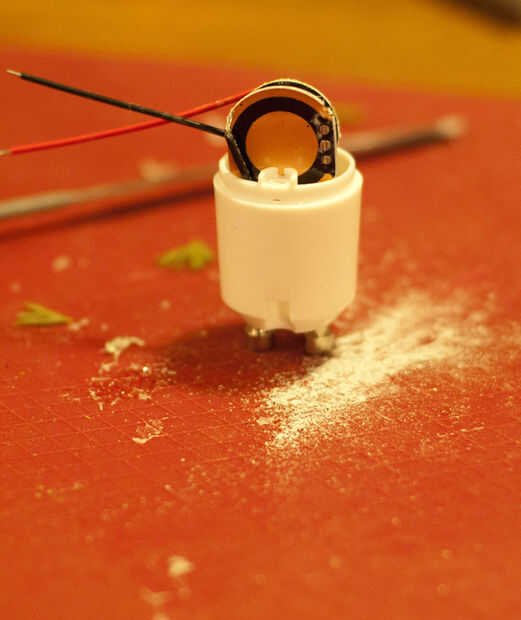

Paso 2: Archivo de los lados de la más grande (parte inferior) PCB del controlador hasta que encaje (bien) dentro de su vivienda. Archivo paralelo a 3 pines y cuadrado el lado diametral. Asegúrese de no presentar a los contactos de la soldadura de la resistencia pequeña en la parte superior de la placa más grande y evitar la presentación, el anillo exterior de cobre de la PCB.

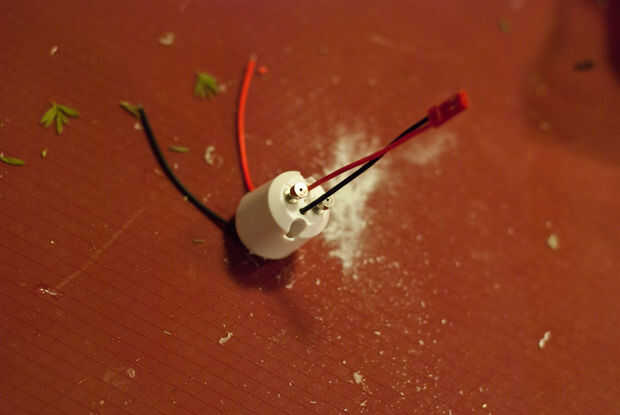

Paso 3: Pegamento caliente la cabeza conector conector restante y deslizarse sobre una longitud corta de calor retráctil sobre los cables. Deje suficiente cable descubierto para alimentar a través de la parte posterior de la caja de luz, alcanzando la parte superior.

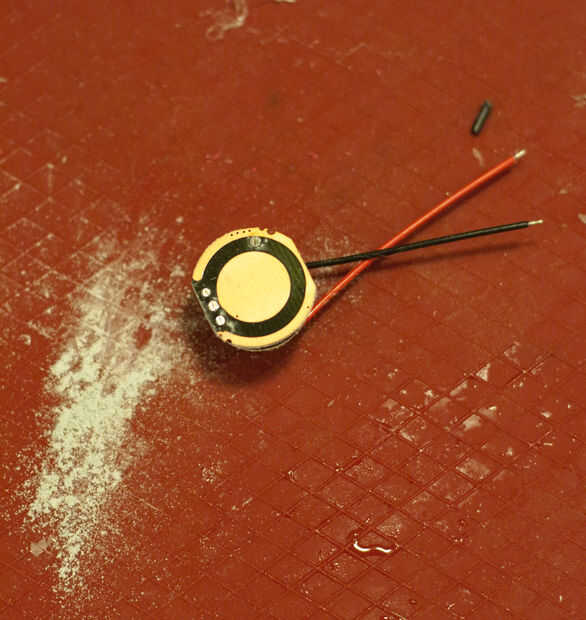

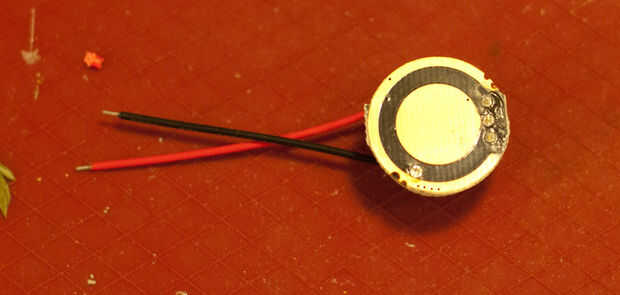

Paso 4: Suelde el cable conector negro en el anillo exterior de la parte inferior del controlador PCB, cerca de uno de los lados planos. Suelde el cable conector rojo para el círculo de cobre en la parte inferior de la PCB, cerca de uno de los lados planos así. Si soldar los cables en el centro del PCB, no podrás montar el controlador en la carcasa ya.

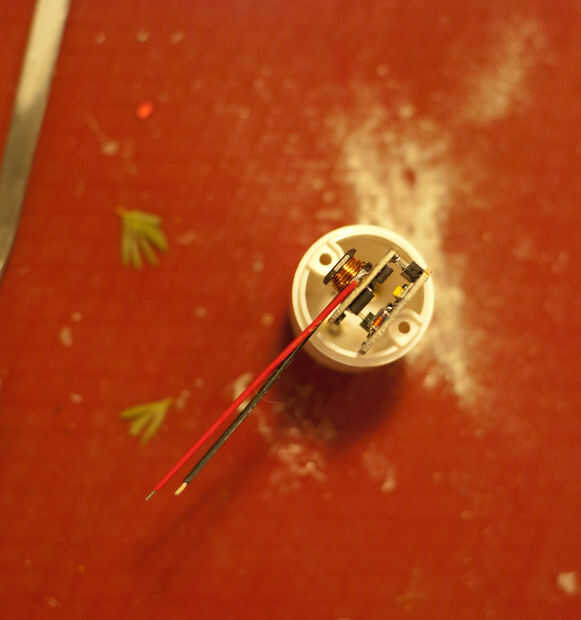

Paso 5: Los cables pequeños (que vinieron primero) del conductor hacia arriba a través de la parte posterior de la base de LED de aluminio de la alimentación. Soldar el cable rojo al terminal positivo del primer LED (el terminal que no está conectado directamente a cualquier otro LED) y soldar el cable negro al terminal negativo del tercer LED (también no está conectado a cualquier otra cosa). Tenga cuidado de no tocar la cúpula de los LEDs con el soldador y evitar el sobrecalentamiento de los LEDs.
