Alta potencia LED cabeza o luz de montaje de la barra (1 / 5 paso)

Paso 1: Diseño de circuitos

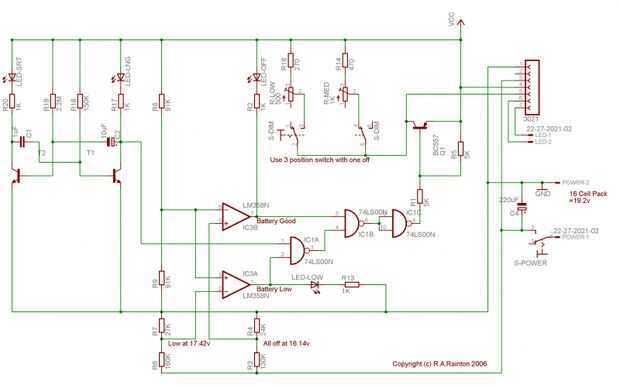

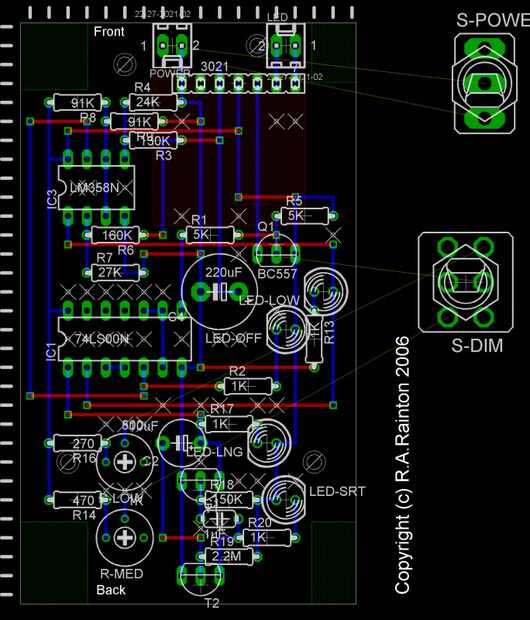

Utilizando el excelente software Eagle CAD, hacer el esquema y luego pone hacia fuera el tamaño del PWB para el recinto.

El circuito a continuación lógica rudimentaria utiliza para encender el LED principal con la simple intermitente y 'baja' de la batería ADVERTENCIA - en efecto esto 'parpadea' el LED principal cuando la batería se está agotando.

Una segunda comparación de voltaje enciende LED principal cuando el voltaje del paquete de batería está demasiado bajo, para evitar la descarga excesiva. Realmente lo que es bueno aquí es que al hacerlo aumenta el voltaje de entrada y obtenemos un circuito de retroalimentación hace que el LED principal dim bien en lugar de cortar abruptamente.
