Pasado Halloween estaba buscando algunas alternativas a las velas reales para iluminar algunas calabazas Jack O'Lantern que había en el porche de mi casa. He probado algunas de las velas LED baratas que estaban disponibles en algunas de las tiendas locales, pero trabajaron horriblemente - no eran muy brillantes y el algoritmo de parpadeo no era incluso al azar y parecía totalmente falso. Para remediar esto, decidí diseñar mi propia vela.
La primera iteración fue diseñar una vela que se aproxima una llama de vela. Llamé a este diseño el Digital 1.0 de vela y un vídeo de demostración de esto se ve aquí:
Nota: El siguiente video es la versión de baja potencia de este circuito.
Los usos digitales 1.0 vela cuatro 4 1206 base ámbar LED es en una oscura habitación aproxima muy de cerca una sola vela. Su realidad relativamente brillante en una habitación oscura y grande para ese ambiente extra - especialmente cuando camping o sentados con su otro significativo para una buena velada romántica.
Pero al final - quería más. Así que decidí crear una variante de alta potencia de 1.0 vela Digital original. Por lo tanto, el nuevo nombre - el Digital 1.0 llama. Este kit fue similar en diseño - utiliza el mismo microcontrolador IC y código - pero utiliza LEDs de alta potencia. También decidí añadir un circuito de detección de luz.
El circuito de detección de luz puede utilizar un resistor a bordo foto (suministrado) o un resistor externo foto que detecta el nivel de luz ambiental. Cuando el nivel de luz ambiente desciende por debajo de un nivel preestablecido, que el dispositivo encenderá. El nivel en que enciende el dispositivo puede ser grupo personalizado por el usuario mediante un potenciómetro incorporado. El circuito de detección de luz también se puede deshabilitar completamente y la unidad funciona únicamente con el interruptor de a bordo.
El circuito de detección de luz fue agregado sobre todo con Jack O'Lantern iluminación en mente. Una fotorresistencia externo se puede utilizar y une a través de un pequeño agujero en la parte exterior de la calabaza, así que cuando su oscuro hacia fuera, la vela digital empezará a operar sin que el usuario tener que acordarse de apagar un interruptor.

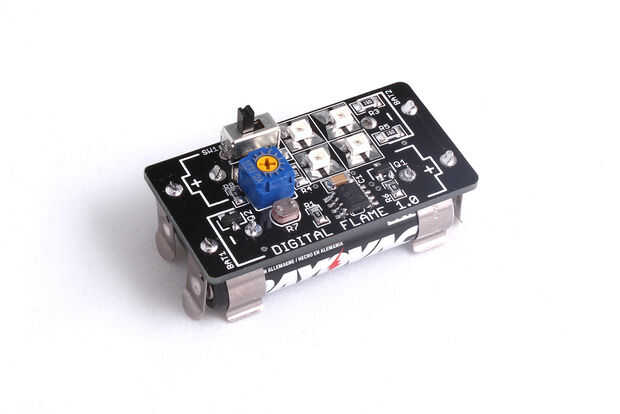

Este diseño utiliza cuatro 4 alta potencia PLCC-4 basado en LEDs y opera desde dos 2 baterías del AAA que conexión pinzas en la parte trasera de la placa PCB. Ambos un potenciómetro incorporado para ajuste del circuito de detección de luz y conmutador se proporcionan en la parte superior del tablero de control de usuario.
