Paso 2: Información técnica
Circuito:

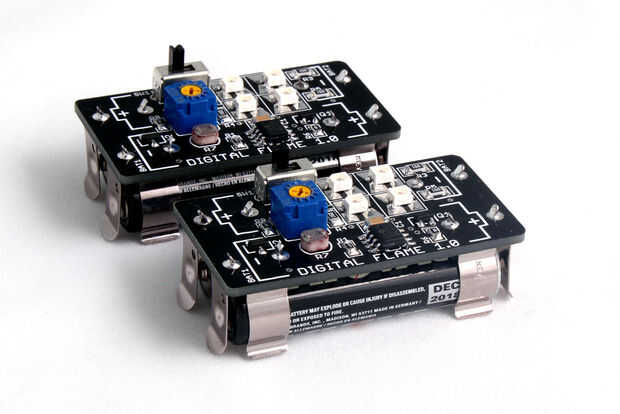

La señal PWM se crea mediante un algoritmo de registro (LFSR) de cambio linear de regeneración que se utiliza para crear la aleatoriedad de la oscilar. La señal PWM se utiliza para conducir una alta corriente MOSFET Q1, que enciende el LED de cuatro 4, D1, D2, D3 y D4 y apaga con sede en la señal de PWM. El circuito de detección de luz se compone de un MOSFET de canal P Q2, célula fotoeléctrica, R7 y potenciómetro, R9. MOSFET, Q2, actúa como un interruptor que corta el circuito de encendido y apagado basado en el estado de la fotocélula. Potenciómetro, R9, se utiliza para ajustar la sensibilidad del circuito de detección de luz y puede utilizarse también para desactivar el circuito de detección de luz en conjunto.
Lista de partes:
- 1 resistor, 47k, 0805 (R1)
- (4) resistores, 16, 1206 (R2, R3, R4, R5)
- (2) resistencia, 10, 0805 (R6, R8)
- (1) potenciómetro, 1Meg, 1T (R9)
- (1) Fotocélula (R7)
- (1) condensador 0.1uF, 1206 (C1)
- (4) PLCC-4 ámbar LED (D1, D2, D3, D4)
- (1) N-Channel MOSFET, DMG6968U (Q1)
- (1) P-Channel MOSFET, Si2305DS (Q2)
- (1) microcontrolador programación (U1)
- (1) switch, Slide (SWW1)
- (4) pinzas, AAA (BAT1, BAT2)
