Paso 2: Configuración del Hardware LED protector de controlador (opcional)
Pila de la ElectricIMP-shield para Arduino. O conecta el IMP-breakout con Arduino:
Pernos UART de la Imp son 5 (TX) y 7 (RX) y conectado a los pines de Arduino RX 8, TX 9.
---OPCIONAL---
... para un LED de alta potencia necesita un circuito de alimentación de voltaje propio:
Piezas que necesitará:
- (1) alta potencia LED 3 * 1W RGB

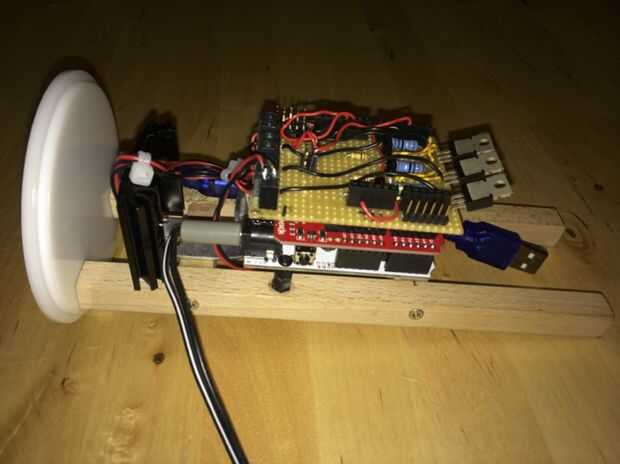

- (1) caso de la lámpara (por ejemplo un "Ikea Lampan") ser creativo, fue mi regalo de cumpleaños
- (3) 1 W(!), resistencias de Ohm 1,4
- (3) MOSFET, de canal N (Fairchild FQP50N06L por ejemplo)
- (3) 100 resistencias de Ohm k 1/4W
- (3) transistores NPN (2N5088BU de Fairchild para ejemplos)
- (3) Screwterminals (pernos de masa 6 en)
- (4) pernos de cabecera apilable para construir un escudo de arduino (https://www.sparkfun.com/products/9279)
- (1) 12 v alimentación, 1500mAh
- (1) disipador para el módulo led
- (1) placa perforada
- (1) almohadilla térmica autoadhesiva (almohadillas térmicas M3)

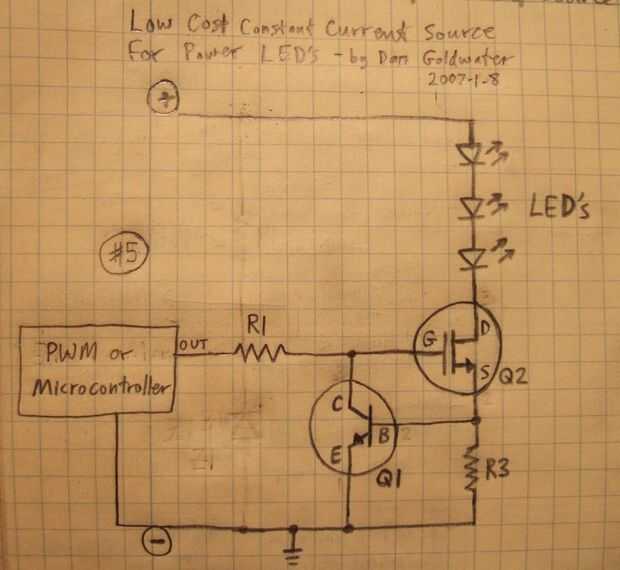

El instructivo fue muy útil para mí. Para cada color, he adaptado lo anterior se muestra el circuito (rgb), siento que necesitaba para "robar" la imagen, técnicamente yo no pude incrustado en este instructable.
"El flujo de corriente principal es a través del LED, a través de Q2 y a través de R3. Cuando demasiada corriente fluye a través de R3, Q1 se empiezan a encender, que empieza a apagar Q2. Apagar Q2 reduce la corriente a través del LED y R3. Así que hemos creado un "circuito de retroalimentación", que continuamente monitorea el corriente del LED y lo mantiene exactamente en el punto en todo momento. los transistores son listos, EH!" Fuente:
Usted necesita saber la especificaciones y el tamaño de la resistencia R3. En mi caso es 1,4 Ohm (resistencia de 1 Watt!!!!), vamos a calcular:
Echa un vistazo a la hoja de datos del módulo rgb, allí encontrará el valor justo actual: en mi caso todos los colores del LED pueden tener 350mA.
Formular: 0.5A (en 0.5A es conmutación Q1) / corriente = resistencia (500mA/350mA = 1.43 ohmios).
Encontrarás toda la información sobre el cálculo aquí:
http://www.tbideas.com/blog/Build-an-Arduino-Shield-to-Drive-High-Power-RGB-LED/

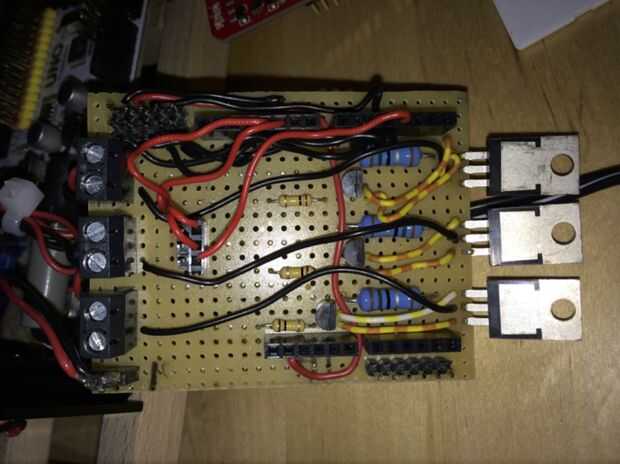

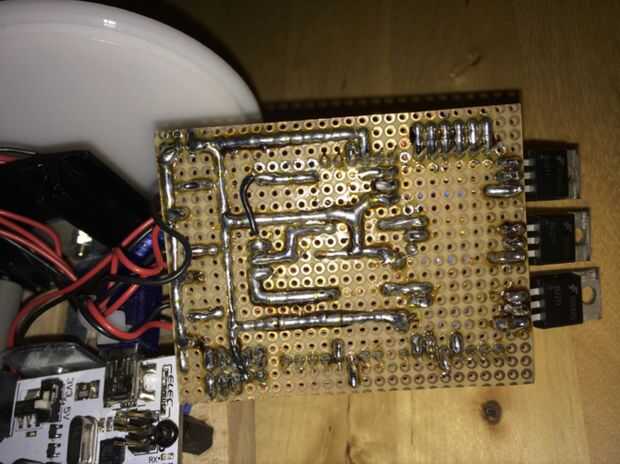

Mi circuito:
El módulo LED RGB es conectado por un screwterminal con los pines de Arduino 11(red), 10(green) y 3(blue). Los pernos deben ser pwm-pins!
La fuente de alimentación (12V) está conectada directamente con el Arduino. La línea LED - 12 módulos se suelda directamente al pin de toma de poder de Arduino.
En este momento, que está de mi lado cómo soldar tu propio escudo de RGB. En los próximos días subiré un "archivo Fritzing" donde se pueden ver más detalles sobre el circuito. Creo que usted podrá encontrar toda la información necesaria en los enlaces que he publicado aquí.
