Alta tensión de alimentación de la impresora láser

las impresoras láser son troves del tesoro regalitos electrónicos de engranajes para láseres para fuentes de alimentación de alto voltaje. Alto voltaje se requiere láser para crear cargas electrostáticas para determinar donde se pega el toner de la impresión, creación de imágenes y letras en el papel. Sin embargo, modernas impresoras láser con su diseños y múltiples características de seguridad de ahorro de energía hace la energía de la fuente inutilizables a menos que conectado a la cpu de la impresora laser sí mismo. Hoy, mostrará usted cómo pueden engañar a la fuente de alimentación en entregando jugoso alta tensión con un poco de soldadura.

SEGURIDAD: No toque la placa de circuito cuando está conectado a corriente. Muchos disipadores de calor están vivas y le dará un choque desagradable y peligroso de la red. Esto es aún más letal que el alto voltaje producido por la fuente de alimentación.

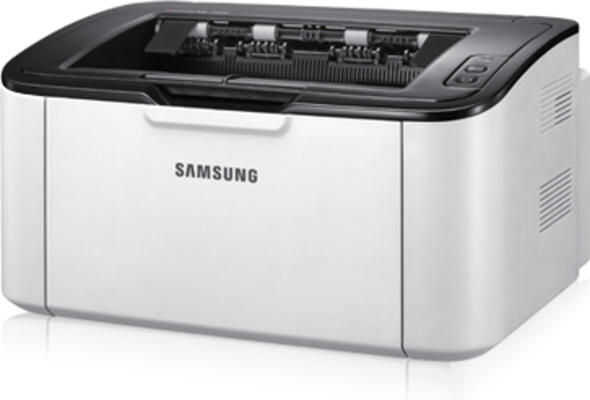

La impresora que va a utilizar es una SAMSUNG ML-1670. Su fuente de alimentación salidas de 4 tensiones diferentes.
1) Transferencia de alta tensión (THV +)
-Voltaje: 24 VCC ± 15%
-Voltaje: THV +: max + 3.5kV ± 10% (Variable de servicio, sin carga) a 6.5uA
THV-:-1kV±20% (de limpieza, 200 ㏁)
-Método de Control de voltaje de salida: Voltaje de la salida de transferencia es generan y controlado por cambio de servicio de
Señal THVPWM.

2) carga de tensión (MHV)
-Voltaje: 24 VCC ± 15%
-Salida voltaje:-1.0KV ~-1.8KV DC ± 3% a 26uA
-Salida Control Signal(MHV-PWM): que CPU es salida de alto voltaje cuando PWM es baja

3) el desarrollo de tensión (DEV)
-Voltaje: 24 VCC ± 15%
-Salida voltaje:-200V ~-500V DC ±3% a 8.6uA
-Salida de carga gama: 10MΩ ~ MΩ de 1000
-Salida señal de Control (sesgo-PWM): la CPU salida es alto voltaje cuando es baja PWM.

4) suministro de
-Salida de voltaje: -350 V ~-650V DC ±50 V (ZENER utilizando, DEV) a 11.6uA
-Contraste del grado de estabilidad de salida de la entrada: debajo de ± 5%
-Salida de carga gama: MΩ 10 ~ 1000 MΩ
-Salida señal de Control (sesgo-PWM): la CPU es salida de alto voltaje cuando el PWM es bajo.
