Alta tensión de alimentación de la impresora láser (4 / 7 paso)

Paso 4: Encontrar los pines y el interruptor

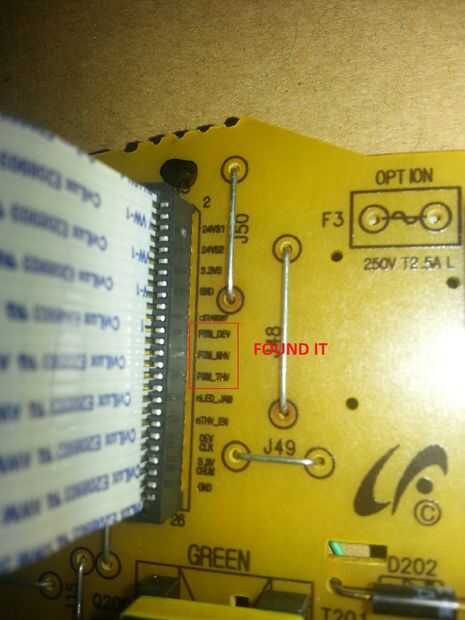

El tablero de suministro de energía en ambas superficies para indicar que perno hace lo tienen marcas. Encontrar los 3 pernos
PWM_DEV
PWM_MHV
PWM_THV

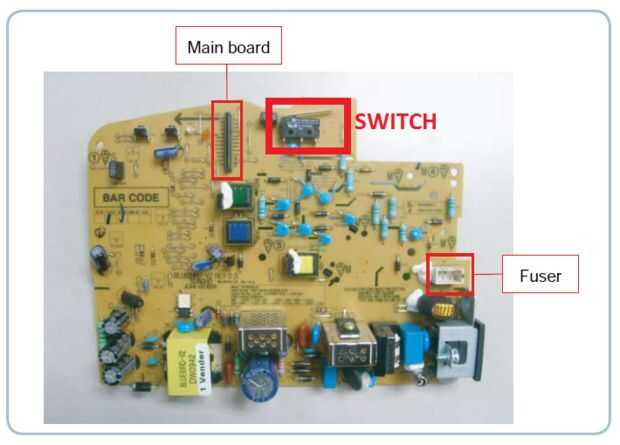

Encontrar el interruptor en el tablero de suministro de energía que se cierra cuando se cierra la tapa de la impresora. Esta es una característica de seguridad que la fuente de alimentación sólo puede salida alto voltaje cuando la tapa está cerrada. Nos se suelda un alambre para omitir este interruptor en el paso siguiente.
