Alta tensión de alimentación para Nixie y tubos válvula

puesto que en pasado nixies años muestra me llamó la atención tanto que compré muchos de ellos, finalmente logré diseñar una alimentación buena y mi reloj nixie está en camino... [Actualización: hecho! leer aquí instructable)

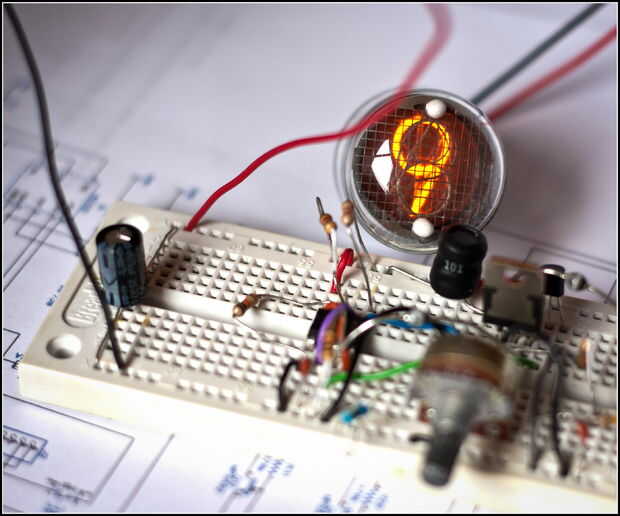

Con este circuito puede probar una pantalla nixie, o un reloj nixie multiplexados de la energía. El potenciómetro le permite cambiar el voltaje de salida para adaptarse a diferentes tipos de muestra (puede obtener de 100V a 300V DC). Mi prototipo se ha construido sobre un protoboard, pero también hice un pcb del esquema para que pueda grabar su propia placa y soldar los componentes.

ADVERTENCIA: este circuito aumenta la tensión de 300V mortal así que usted debe evitar para tocar contactos durante el trabajo, no estoy bromeando, por favor cuidadoso!

Etiquetas: Circuito, Tablero, Pantalla, Tubo, Potencia, Nixie, Fuente, Alto voltaje, PWB, PSU
