Alta tensión de alimentación para Nixie y tubos válvula (2 / 6 paso)

Paso 2: los componentes

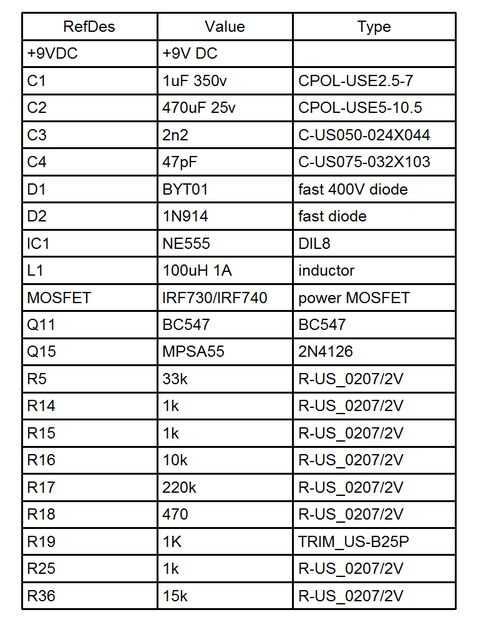

Algún detalle respecto a los componentes.
L1 es un inductor fijo 100 uH 1A, threeneuron enumera algunos modelos similares de la misma, y podría ser un poco diferentes en dimensiones, por lo que mi pcb tiene espacio para los componentes de cortos y largos.
R17 y R18 deben ser resistencias de película metálica de precisión 1%, para lograr una mejor estabilidad de voltaje.
D1 debe ser un diodo ultra rápida 400V, BAV21, UF4004, UF4007, MUR140 o MUR160 (gracias otra vez de threeneuron).
