Paso 3: el pcb
![]()

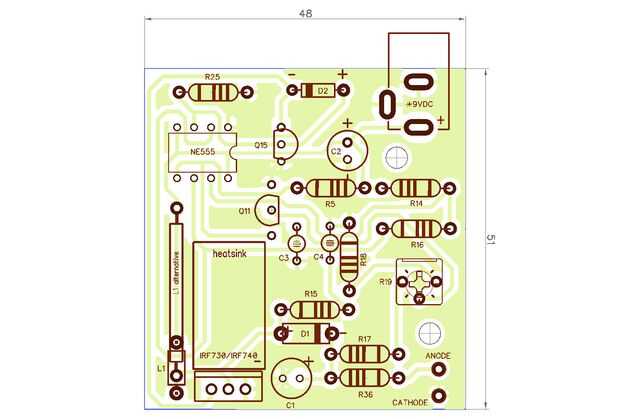

El pcb ha sido obtenido en DipTrace de mi esquema. Tal vez usted puede diseñar un mejor arreglo de los componentes, no al ácido este tablero ya incorporo el circuito de alimentación en mi tablero de reloj nixie. Hay espacio para un disipador de calor grande, también si probablemente no lo necesitas. En alternativa puede establecer el mosfet. A la izquierda puede ver la forma larga de la alternativa de inductancia. En la parte inferior derecha encontrará los contactos del ánodo y el cátodo, donde conectar la pantalla.

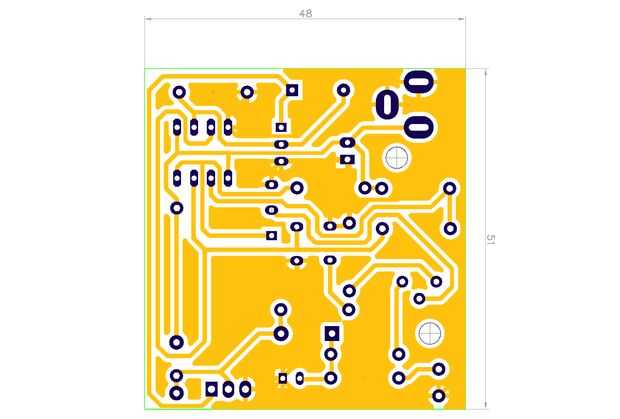

A este paso hay son esquemas, tablero y el pdf listo para imprimir para el método de transferencia de tóner.
