Alta tensión de alimentación para Nixie y tubos válvula (4 / 6 paso)

Paso 4: el protoboard prototipo

De lo contrario obviamente puede insertar los componentes en un protoboard y probar el circuito.

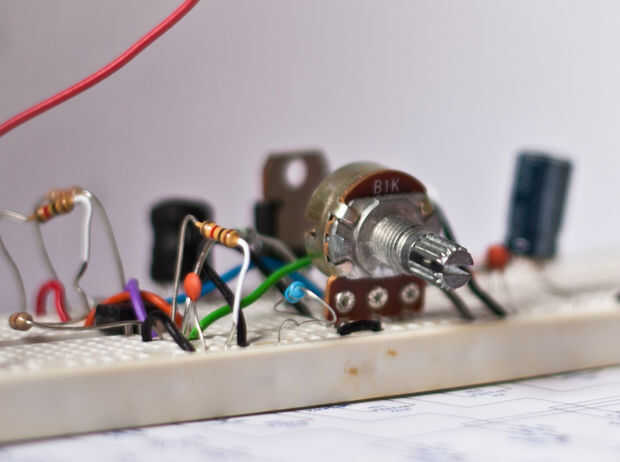

Para construir la placa prototipo siga el esquema (no la Junta) y el comienzo agregar el IC (el NE555 en este caso), conectar uno en el tiempo, añadir componentes cuando son necesarias, entonces conectar otros componentes entre sí y a Vin y a tierra. Verifique todo antes de conectar el circuito. También Compruebe que pines resistencias no toquen nada.

ADVERTENCIA (otra vez): este circuito aumenta la tensión de 300V mortal así que usted debe evitar para tocar contactos durante el trabajo, no estoy bromeando, por favor sea cuidadoso!

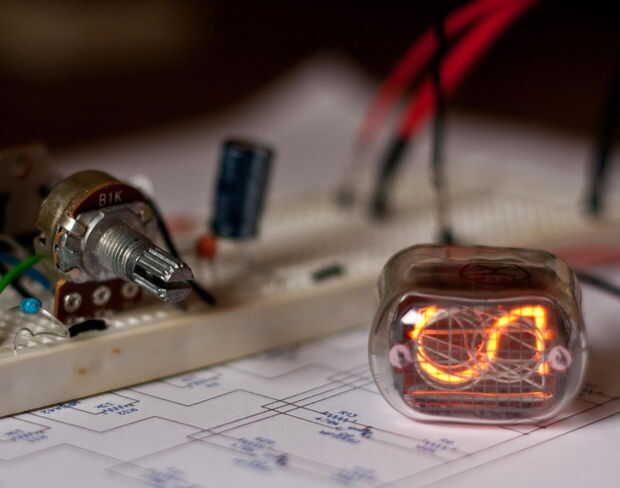

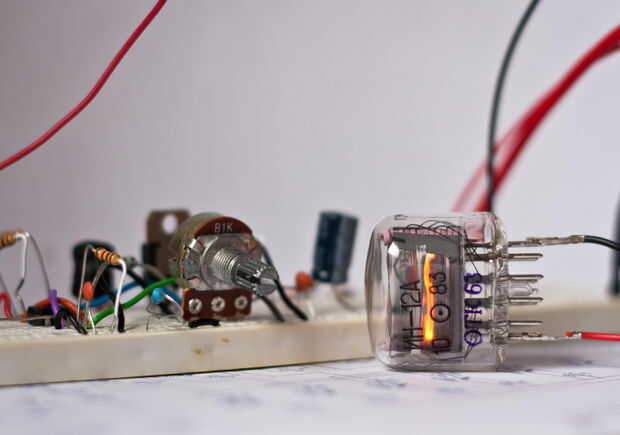

Usé una maceta más grande para facilitar el ajuste de la tensión y dejé mi circuito funciona con un nixie durante algún tiempo (quizá media hora) probar la disipación de calor, y mosfet ni inductor eran cálido en todo... así que no añado el disipador de calor.
