Paso 1: Descargue los archivos PCB y construir la Junta plugin

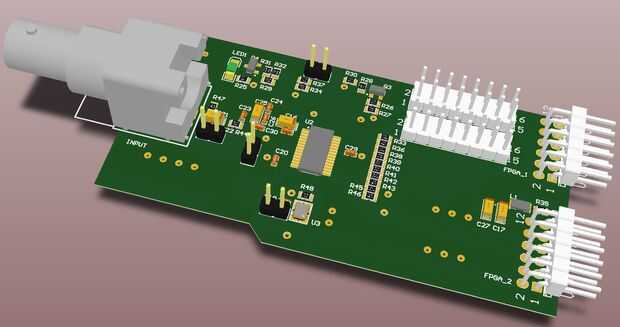

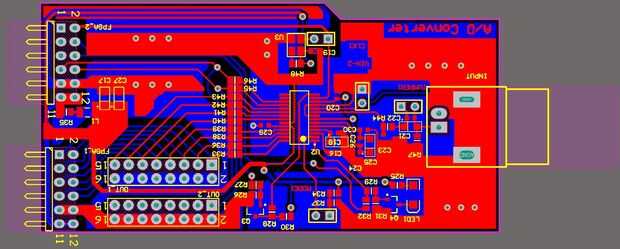

El circuito fue implementado en un tablero de dos capas, y se imprimió con un CNC. El accesorio de MarkI.rar incluye todos los documentos necesarios para la construcción de la PCB, que fue diseñado usando Altium. El principal componente de la Junta es la AD9215 alta velocidad 10 bits ADC. Su interfaz paralela conectada a la FPGA permite al sistema de adquisición de datos muy rápidos. Las dos barras de pines son opcionales, se consideraron sólo para depuración.
