Altavoces de alta fidelidad Retro portátil (1 / 6 paso)

Paso 1: Partes y materiales

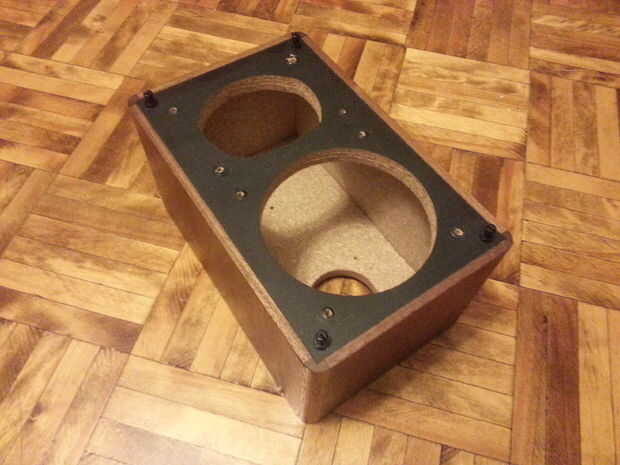

• Un altavoz de estantería.  Vas a querer algo que funcione bien en sólo 10-20 watts de potencia, de lo contrario la duración de la batería será muy, muy corto.

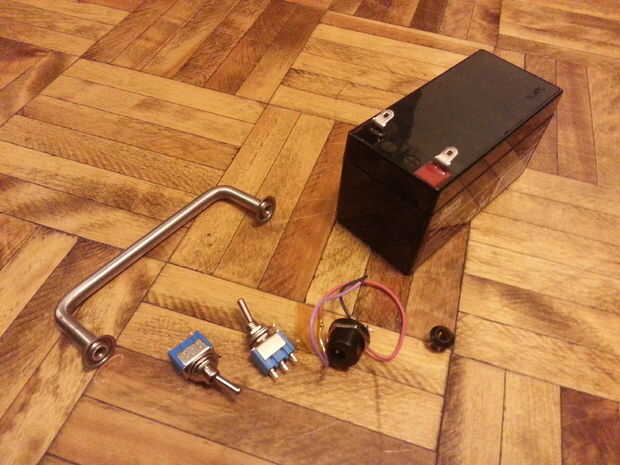

• Batería sellada de plomo ácido.  Sé que estos son pesados, pero también son baratos y muy fáciles de cargar.
• Trazado de circuito.  La lista completa de materiales es en el paso 3.  El circuito se basa en el diseño de referencia para un amplificador de audio TDA2003 10 vatio IC y un genérico de plomo con el regulador de voltaje variable LM317, usado para controlar la corriente para la batería de carga de circuito de carga.
• Fuente de alimentación 18V portátil.  Es importante que sea 18V.  El circuito de cargador de batería de plomo necesita 18V y el amplificador no le gusta un funcionamiento continuo por encima de 19V.  Esperamos que usted puede encontrar uno de estos baratos o gratis.  2A o más es un montón de corriente para esto.
• Metal de hoja.  Algo para llenar el agujero en la parte posterior del gabinete para hacer un nuevo panel de control de.
• toma de entrada de 2,1 mm DC.  Para la alimentación de la fuente de la laptop.
• 3,5 mm estéreo.  Para su fuente de audio de entrada.
• Interruptores de palanca.  Para cambiar entre modos de alimentación de la batería y la energía de pared (con cargo) y para control de encendido-apagado.
• Potenciómetro (opcional).  Para controlar el volumen, si desea controlar por separado de su dispositivo.  Control del dispositivo ahorrará en energía de la batería de su dispositivo, aunque.  El TDA2003 sólo utiliza el poder que oír por lo que no tiene desperdicio de poder tener a volumen máximo todo el tiempo.
• Disipadores de calor del chip.  Definitivamente una buena idea añadir algunos pequeños disipadores de calor para el ICs.
• Mango.  Algo para que sea fácil de llevar.
• Pies de goma.  Para proteger la madera y asegurarse de que el dispositivo no se deslice lejos.
