Paso 3: Explicación de los circuitos

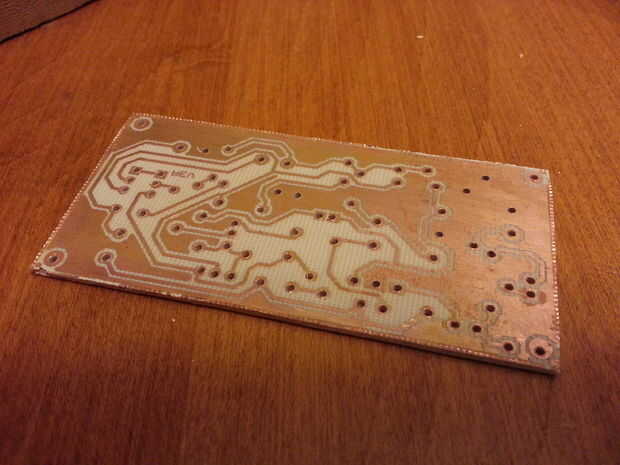

Alternativamente, usted puede construir perfboard o sin embargo te gusta hacerlo. Preferencia personal pesa mucho en estas cosas.
Los interruptores y la insumos de alambre con suficiente cable pueden llegar a donde usted montaje externamente. Cable de calibre de uso 22 o superior para los interruptores y la potencia de entrada para los cables no te caliente. Si quiere lujo, uso blindada cable para la entrada de auriculares.
El amplificador es introducido directamente en la hoja de datos para el TDA2003A 10W coche radio amplificador de audio IC. Este IC es muy simple y funciona bien con una entrada de un iPod, teléfono o del ordenador portátil de nivel de línea. Ya que se trata de un altavoz mono y mayoría de las fuentes es estéreo, agregué R9 y R10 para servir como un circuito mezclador pasivo, combinando las señales estéreas en una señal mono.
El circuito de carga de ácido plomo utiliza un regulador de voltaje variable LM317T IC. Funciona controlando la corriente que la batería puede recibir de la fuente de alimentación portátil a un nivel óptimo de carga. Cuando la batería completa, aumenta la tensión de la batería y el circuito ofrece una cantidad reducida de corriente de "carga" más la batería y mantener la carga completa sin daños.
Si no desea incluir un control de volumen y más bien sería controlar el volumen desde el dispositivo, simplemente soldar un cable desde el agujero del potenciómetro para el otro agujero del potenciómetro no conectado al plano de tierra. Simplemente pasará el circuito a través de.
Tenga en cuenta es importante ajustar el trimpot RV1 durante la medición de la corriente a través de la batería con un amperímetro para que la corriente a través de la batería es de 1/10 el valor de amperios hora (Ah) de la batería. En mi caso, mi 1.3Ah batería debe ser cargada con 130mA de la corriente de carga óptima y vida útil. Sobreintensidad de corriente de carga puede causar que la batería ventilación hidrógeno gas, que en un área confinada puede desencadenar una explosión. Asegúrese de ajustar el trimpot correctamente.

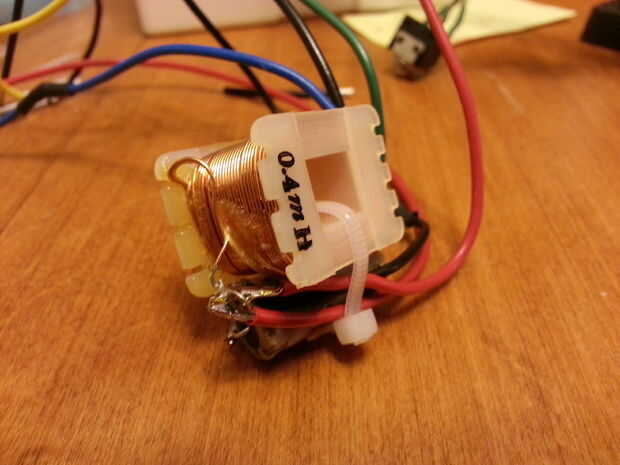

Para los altavoces con un filtro de frecuencias, debe soldar algunos cables a donde las conexiones de cable viejo estaban para que el cruce puede ser conectado a la placa. Para cruces de LC, el inductor va en serie con el woofer y el condensador va en serie con el tweeter. Trate de dejar el crossover cableado como era originalmente, los ingenieros sabían (probablemente) mejor.
Esta es la lista de piezas completas para el PCB:
Categoría, referencia, valor
Resistencias, "R1", 39,
Resistencias, "R2", 220,
Resistencias, "R3", 2,2,
Resistencias, "R4", 1,
Resistencias, "R5", 100,
Resistencias, "R6", 120,
Resistencias, "R7", 470,
Resistencias, "R8", 0.5,
Resistencias, el "R9", 1k,
Resistencias de 1k, "R10"
Resistencias, "R11", 470
Condensadores, "C1", 10uF,
Condensadores, "C2", 470uF,
Condensadores, "C3", 100uF,
Condensadores, "C9", 100uF,
Condensadores, "C4", 100nf,
Condensadores, "C6", 100nf,
Condensadores, "C5", 39nF,
Condensadores, "C7", 1000uF
Condensadores, "C8", 0.22uF,
Circuitos integrados, "U1", TDA2003,
Circuitos integrados, "U2", LM317T,
Transistores, "Q1", 2N3904,
Varios, "D1", dirigido
Varios, "J1", T bloque
Varios, "J3", T bloque
Varios, "J4", T bloque
Varios, "J2" Wi
Varios, "RV1", 1 potenciómetro de ajuste k
Varios, "RV2", 100k, potenciómetro
Varios, "SW1", SW-DPDT,
Varios, "SW2", SW SPST,
