Altavoces de Ambilight IOT (con BLYNK) (4 / 7 paso)

Paso 4: cableado

Sólo para reiterar - este es un proyecto avanzado. Si no estás cómodo con el cableado complejo entonces usted debe intentar y hacer algo más.

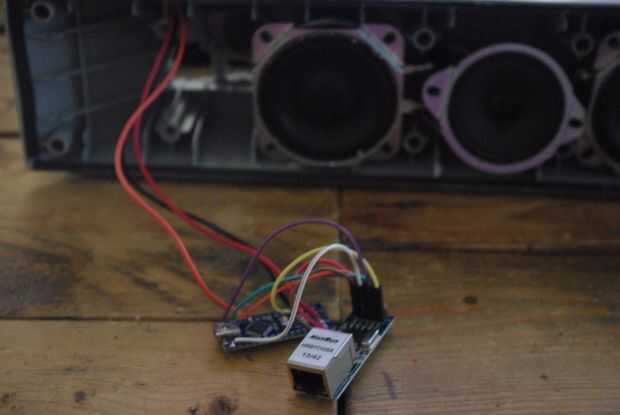

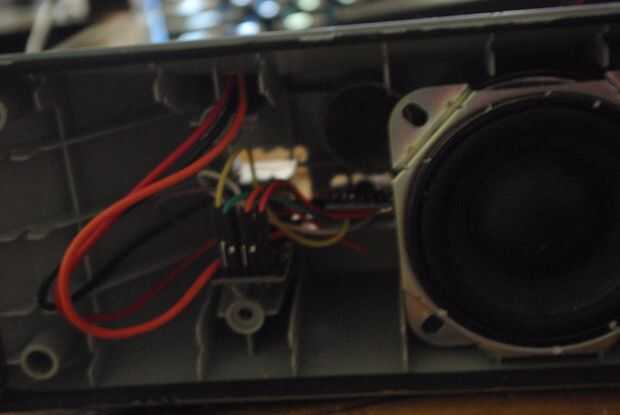

Estas son las conexiones que deben hacerse:

(nota, este cableado es para un ENC28j60. Si está utilizando un módulo independiente, descargar la biblioteca de blynk y ver el ejemplo para el módulo. Se le mostrará las diferentes conexiones que deben hacerse).

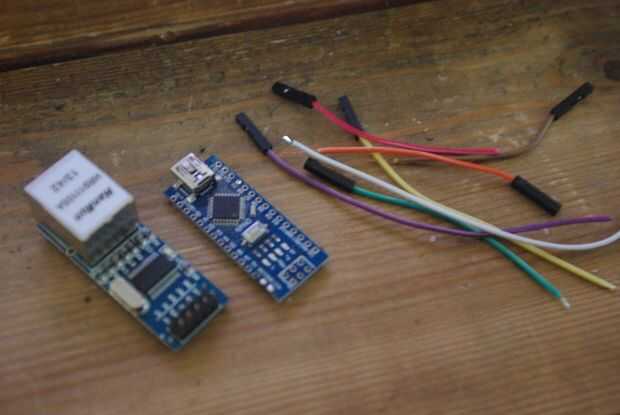

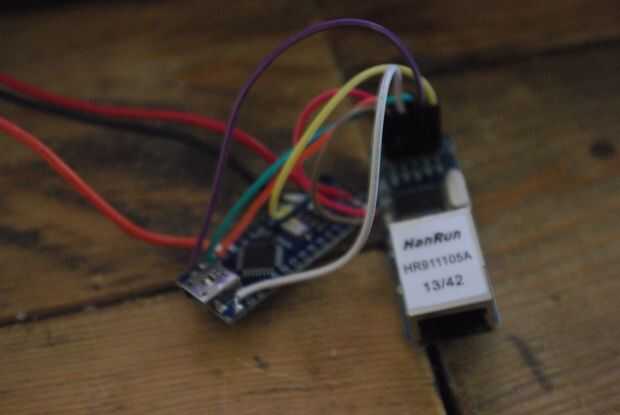

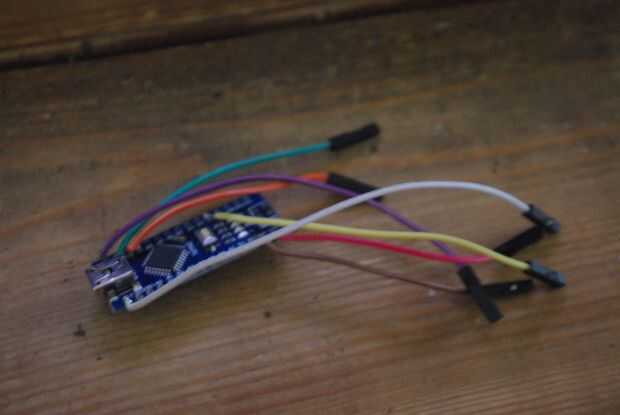

Módulo de Ethernet (enc28j60) - > Arduino

-> VCC + 5v

GND -> GND

CS -> D10

SI -> D11

Por lo tanto -> D12

SCK -> D13

INT -> D2

Tira de Neopixel (WS2811) -> Arduino

+ 5V -> VIN

GND -> GND

Datos -> D3
